Analizadores de espectro portátiles

Disminuir tamaño de fuente Aumentar tamaño de fuente Texto Imprimir esta página

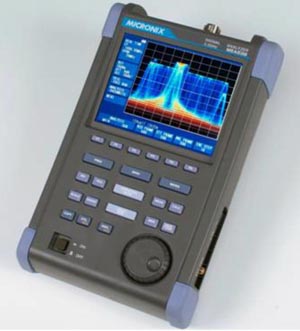

Los analizadores de espectro portátiles Micronix de la serie MSA 500 anunciados por idm, Instrumentos de Medida, alcanzan hasta 3,5 y 8,5 GHz de medida y permiten analizar señales de RF tanto en tiempo real basados en la transformada de Fourier como con el sistema convencional de barrido de frecuencias.

Analizadores de espectro portátilesCada una de estas técnicas de medida tiene sus ventajas y ambas están disponibles en los analizadores de espectro portátiles MSA500, instrumentos con funcionalidad comparable a equipos de banco mucho más caros.

Incluyen modos de análisis de barrido y en tiempo real así como amplias funciones de análisis de espectro, espectrogramas, superposición y análisis en dominio del tiempo.

Permite captura rápida, hasta 720 cuadros/segundo y operación en tiempo real con ancho de banda hasta 20 MHz y funciones de trigger potentes.

Estos analizadores de espectro portátiles incorporan una gran memoria de 16.000 cuadros (64 MB). Los datos IQ pueden ser transmitidos a PC vía USB a 19 ms/cuadro y también permite almacenamiento de datos directamente en memoria USB.

Incluye funciones habitualmente sólo disponibles en instrumentos de banco: potencia de canal, potencia de canal adyacente, banda ocupada, intensidad de campo eléctrico y magnético, medidas de ruido. Funciones de cálculo avanzadas, medidas con cursores y localización de picos.

Otras características de los analizadores de espectro portátiles

  • Bajo ruido, el nivel de ruido promediado es sólo -162 dBm/Hz.
  • Compacto y ligero, sólo 1,8 kg.
  • Hasta 4 horas de operación a baterías.

Hay varios modelos de analizadores de espectro portátiles disponibles, con rango de frecuencias desde 20 kHz a 3,3 GHz, a 8,5 GHz, a 3,3 GHz con generador de tracking, a 3,3 GHz con medidas EMI y a 8,5 GHz con medidas EMI.

Accesorios y opciones de los analizadores de espectro portátiles:

  • Software de medida para PC MAS500: Controla los analizadores desde PC y permite transferir datos IQ a alta velocidad.
  • Software datalogger MAS510: permite registrar datos de forma desatendida aplicando algoritmos de disparo.
  • Adaptador DTF MA 430 para localizar problemas en cables de hasta 1000 m.
  • Puente para medidas de relación de onda estacionaria MVS308.
  • Antenas de dipolo, 7 modelos, M401 a M 407.
  • Antena de lazo de baja frecuencia MAN 120 (50kHz a 33 MHz).
  • Antena bicónica de banda ancha MAN 150 (20 MHz a 3 GHz).
  • Amplificador de bajo ruido MAP 301/ MAP 302 para medidas de emisión de ruido en conjunción con la antena bicónica MAN 150.
  • Sonda para medida de campo magnético CP-2S.
  • Sonda pasiva de amplio ancho de banda MP300.
