Medición de longitud de onda

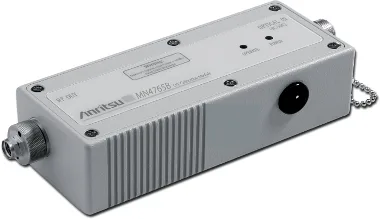

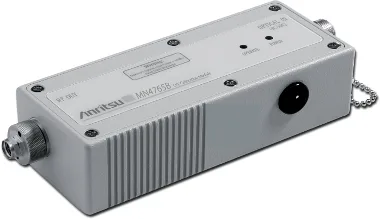

El fabricante especializado Anritsu presenta dos opciones de medición de longitud de onda para su serie de módulos de calibración optoelectrónica MN4765B que ayudan a crear una solución muy precisa, flexible y económica para la caracterización de dispositivos optoelectrónicos como moduladores, foto-receptores y módulos transceptores ópticos integrados.

Gracias a estas opciones, el MN4765B se puede utilizar con la familia de analizadores de redes vectoriales MS4640B VectorStar para realizar mediciones optoelectrónicas hasta 70 GHz para longitudes de onda de 1310 nm y 1550 nm.

La Opción 71 permite realizar medición de longitud de onda optoelectrónica entre 70 kHz y 70 GHz dentro del rango de 1310 nm, mientras que la Opción 72 proporciona mediciones entre 70 kHz y 70 GHz para 1310 nm y 1550 nm.

Ambas opciones emplean un fotodiodo con caracterización NIST como estándar primario para obtener una precisión superior de la medición electroóptica y optoelectrónica si se compara con otros métodos alternativos.

Los módulos ópticos MN4765B están diseñados con un fotodiodo de InGaAs que convierte las señales ópticas moduladas en señales eléctricas. El fotodiodo tiene una respuesta de ancho de banda excepcional hasta 70 GHz. Los módulos incorporan asimismo otra circuitería para estabilidad frente a temperatura y polarización.

Con las nuevas opciones para medición de longitud de onda, los módulos de calibración optoelectrónica MN4765B se pueden utilizar para realizar mediciones optoelectrónicas de dos longitudes con el fin de caracterizar componentes en I+D y fabricación. También están indicados para universidades y laboratorios de investigación que estudien velocidades de modulación de hasta 70 GHz con dos longitudes de onda.

Características propias de los nuevos módulos para medición de longitud de onda

Los analizadores de redes vectoriales VectorStar proporcionan mediciones más precisas en rangos de frecuencia de un solo barrido entre 70 kHz y 20 GHz, 40 GHz, 50 GHz, 70 GHz, 110 GHz, 145 GHz y varias bandas discretas hasta 1,1 THz. A diferencia de otros analizadores, la familia VectorStar se basa en una plataforma estable y moderna que se puede adaptar fácilmente a diversas funciones y prestaciones.

Toda la serie de analizadores de redes vectoriales MS4640B ofrece un alto nivel de prestaciones, por lo que los ingenieros especializados en el modelado de dispositivos pueden caracterizar de forma precisa y fiable sus dispositivos. Los ingenieros de I+D pueden extraer hasta la última fracción de un dB de sus diseños más avanzados y los ingenieros de fabricación pueden maximizar el rendimiento sin sacrificar la precisión.
