Módulos de adquisición de datos

Data Translation, firma representada por Instrumatic Española, ha presentado los módulos de adquisición de datos DT9824 y DT8824, el primero de ellos para realizar mediciones a través de USB, y el segundo dirigido a aplicaciones con Ethernet.

Cada uno de ellos cuenta con cuatro puertos de su respectiva clase, encontrándose cada puerto aislado galvánicamente de los demás, en lo que la compañía fabricante ha bautizado como ISO-Channel. Esta funcionalidad permite proteger y mantener la exactitud bajo cualquier circunstancia.

Modelos de módulos de adquisición de datos

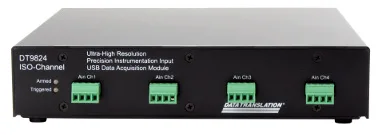

El DT9824 (USB) es un módulo DAQ (data acquisition) que busca ofrecer la máxima estabilidad y exactitud para la medición de señales analógicas. Cada entrada de señal, tanto analógica como digital, se encuentra totalmente aislada de las demás, con lo cual está exenta del peligro de que las lecturas se vean afectadas por el ruido producido por las demás entradas o presente en el mismo entorno.

La resolución de estos canales es de 24 bits con un aislamiento galvánico de ±500 V, y puede medir rangos de entrada de ±10 V, ±1,25 V, ±0,625 V, ±0,3125 V. Proporciona una exactitud de 10 ppm, un coeficiente de temperatura de ±0.05 µV por grado centígrado, un CMRR mayor de 150 dB, y un ruido máximo de 1,5 ppm.

Según Data Translation, esta configuración permite a los usuarios disponer de unos resultados de adquisición que son veinte veces mejores que la solución normal para cualquier otro sistema.

Los usos de estos módulos de adquisición de datos pasan por las aplicaciones de cromatografía, seísmica, básculas, o usos médicos en los cuales la estabilidad y la exactitud son imprescindibles.

El segundo de estos módulos de adquisición de datos es el DT8824, en el cual los canales de entrada también se encuentran aislados los unos de los otros empleando la misma tecnología que en el modelo anterior.

El DT8824 cumple con la especificación LXI de Ethernet proporcionando un aislamiento galvánico de ±500 V de canal a canal y con la toma de tierra. La variante HV de este mismo modelo (referencia DT8824-HV) proporciona un aislamiento galvánico de ±1000 V de canal a canal y con la toma de tierra.

La resolución de los cuatro canales de los modelo de módulos de adquisición de datos DT8824 también es de 24 bits con una frecuencia de sampleo de hasta 4800 Hz por canal, y ganancias de entrada soportadas de 1, 8, 16 y 32 con rangos de entrada de ±10 V para soportar los rangos efectivos de ±10 V, ±1,25 V, ±0,625 V, o ±0,3125 V.

En el modelo HV las ganancias son de 1, 8, 16 y 32 con rangos de entrada de ±600 V para soportar los rangos efectivos de ±600 V, ±75 V, ±37.5 V, o ±18.75 V.
