Osciloscopios con tecnología HD4096

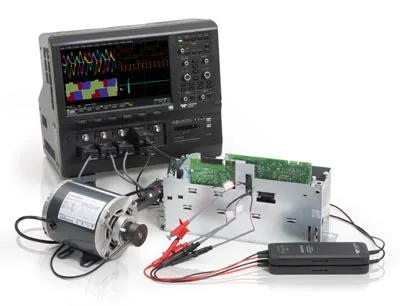

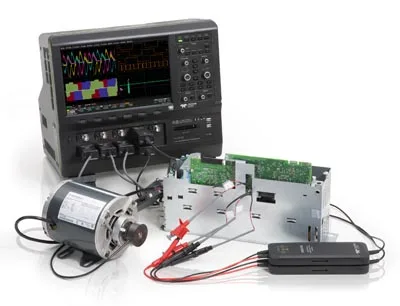

Teledyne LeCroy ha anunciado la línea de osciloscopios HDO8000 con ocho canales de entrada analógica, resolución vertical de 12 bit con tecnología HD4096 y ancho de banda de hasta 1 GHz. También se encuentra disponible una amplia gama de opciones de sonda y accesorios.

Los osciloscopios HDO8000 resultan ideales en tareas de análisis de sistemas electrónicos trifásicos de elevada potencia, como los encontrados en generación de energías renovables o elementos de propulsión de vehículos híbridos y eléctricos.

Estos modelos de ocho canales y alta definición son especialmente útiles a la hora de depurar sistemas embebidos en unidades de control electrónico (ECU) en automoción, electrodomésticos (lavadoras y frigoríficos) y sistemas industriales (robótica) con una combinación compleja de señales de potencia, reloj, lógica digital, datos serie y de sensor analógico.

Tecnología HD4096

De muy alta definición, esta nueva tecnología se ruta a convertidores ADC de 12 bit con alto ratio de muestra, amplificadores con elevados ratios de señal a ruido y una arquitectura de señal de bajo ruido. Esta tecnología permite que los osciloscopios HDO8000 capturen y muestren señales de hasta 1 GHz con una resolución dieciséis veces superior a la de la mayoría de modelos de su clase.

La gama HDO8000 también se distingue por filtrado ERES (Enhanced Resolution) que garantiza a los usuarios hasta 3 bits adicionales de resolución en aplicaciones de resolución vertical de 15 bit.

Cada HDO8000 se presenta con una memoria de adquisición de 50 Mpt por canal con opciones de 100 o 250 Mpt por canal, diversas herramientas toolbox y opciones de software, así como con una placa madre Intel Core i5-4670s Quad (core) con 8 GB de RAM. Esta placa se puede ampliar a 32 GB con 100 y 250 Mpt por canal.

Display multi-tabbed Q-Scape de 12.1”

El nuevo display multi-tabbed Q-Scape WXGA de 12.1” cuadriplica el área de visión y mejora la organización de canales, zoom y formas de onda matemáticas (hasta cuarenta). También se ofrecen cuatro displays “tabbed”.

Las formas de onda se pueden situar en el lugar deseado mediante “drag and drop” para su organización de forma conveniente y así posibilitar un análisis más intuitivo.

Q-Scape es particularmente útil en análisis de sistemas trifásicos, ya que cada fase se puede visualizar en un tab.

Para aquellas aplicaciones que requieren mayor área de visión, los osciloscopios HDO8000 soportan una salida de vídeo DisplayPort 1.2 WQXGA (3840 x 2160).

La familia HDO8000 con tecnología HD4096se encuentra disponible en modelos con ancho de banda de 350 MHz (HDO8038), 500 MHz (HDO8058) y 1 GHz (HDO8108).
