Sondas diferenciales de alto voltaje

Teledyne LeCroy ha presentado dos nuevas sondas diferenciales de alto voltaje para la medición, pertenecientes a su serie HVD3000. Son, concretamente, los modelos HVD3206 de 2 kV con clasificación de seguridad, y el modelo HVD3605 con clasificación de seguridad 8,4 kV.

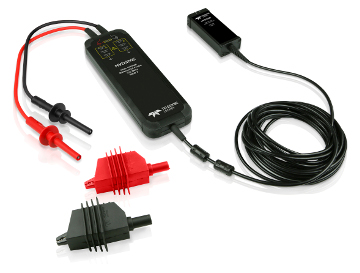

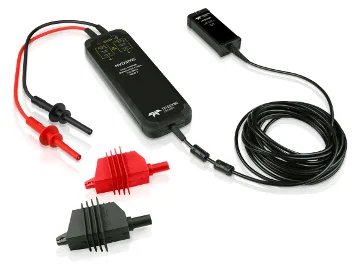

La HVD3605 es válida para 8.485 V (DC + pk AC) y 6.000 Vrms para la mejor cobertura en aparatos eléctricos de clase 5 kV y dispositivos de potencia electrónica.

Estas sondas diferenciales de alto voltaje presentan una excepcional precisión de ganancia del 1%, un CMRR excelente, un cable estándar de seis metros, el rango diferencial de voltaje más amplio de la industria, de 7.000 V (DC + pk AC) con una tensión diferencial medible de 7.600 V de máximo antes de la saturación del amplificador, y el mejor rango offset de la industria (de hasta 6.000 V) junto a 100 MHz de ancho de banda.

La sonda HVD3605 es la única que permite alimentación AC, bus DC, y sondaje del voltaje de salida de un drive/inverter a través de aparatos con una ratio de 4.160 V.

La segunda de estas sondas diferenciales de alto voltaje es la HVD3206, la primera del mundo en haber sido considerada como segura para 2.000 V (DC + peak AC) para el estándar IEC/EN 61010-031:2015.

Este modelo ha sido específicamente diseñado para hacerle frente a los requisitos de los inversores solares PV String para entradas de 1.500 Vdc. Este gran voltaje de corriente continua de entrada se convertirá en común en inversores de cadena a escala comercial, ya que permite economías de escala (más módulos fotovoltaicos en cada cadena) y bajar el coste de la instalación.

Oportunidades con las sondas diferenciales de alto voltaje

Con este modelo, Teledyne LeCroy es la primera compañía en ofrecer una sonda HV diferencial adecuada para esta finalidad.

La HVD3206 disfruta de la misma precisión de ganancia del 1% y de un rango de voltaje diferencial de 2.000 Vpk que el modelo anterior, 120 MHz de ancho de banda, y el mismo rendimiento CMRR de 1 kV que la sonda HVD3106.
