Vatímetros digitales de 3 y 4 fases

Disminuir tamaño de fuente Aumentar tamaño de fuente Texto Imprimir esta página

Vatímetros digitales de 3 y 4 fases

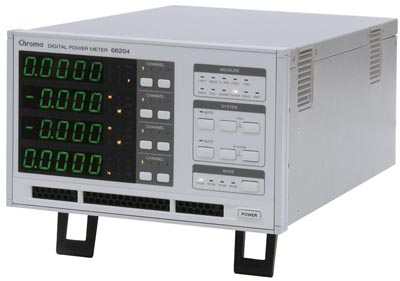

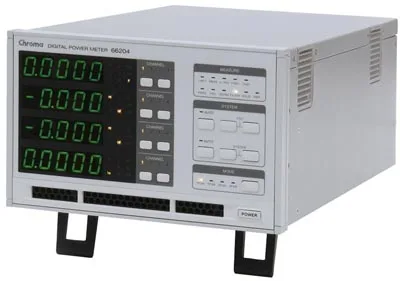

Chroma, representada de idm Instrumentos de Medida, extiende su familia de productos para pruebas de electrónica de potencia con los vatímetros digitales de 3 y 4 fases de potencia modelos 66203 y 66204.

Estos nuevos instrumentos de 3 y 4 canales están diseñados para aplicaciones de medida de potencia de múltiples fases, cumpliendo normas internacionales como Energy Star, EN 50564, IEC 62301 y ErP.

Permiten tomar medidas precisas de potencia en diversos modos de cableado, incluyendo 3 fases WYE y DELTA, y fases separadas. Incorporan tecnología digital DSP que reemplaza la tecnología menos precisa y lenta de los circuitos analógicos tradicionales. Disponen de convertidores analógicos/digitales de 16 bit con velocidades de muestreo de hasta 250 kHz que proporcionan medidas de alta velocidad y gran precisión.

Sus dimensiones normalizadas, en altura 3U y anchura de medio rack, los hacen ideales para banco o integración de sistemas. El modelo 66204 de 4 canales es ideal para medidas funcionales y de eficiencia en inversores de red de 3 fases ya que el cuarto canal puede utilizarse para medir tensión, corriente y potencia c.c. a la entrada del inversor.

Los vatímetros digitales 66203 y 66204 incluyen un diseño de 2-shunts para proporcionar lecturas de alta precisión para medidas de corrientes altas y bajas, y son capaces de soportar shunts o transformadores de corriente externos para aplicaciones de corrientes mayores. También pueden realizar medidas de corrientes de arranque, distorsión armónica total THD de V/I y mediciones de energía. Con estas funciones prácticas se convierten en la solución ideal para satisfacer las exigentes tareas de los departamentos de I+D, producción y control de calidad.

Propiedades técnicas de los vatímetros digitales

Estos instrumentos poseen un indicador digital de cuatro áreas, proporcionando lecturas de 7 segmentos en el panel frontal LED. El usuario puede seleccionar fácilmente los parámetros y lecturas deseadas con pulsar un botón. Incluyen control remoto mediante conexiones USB o GPIB situadas en el panel posterior.

Hay disponible software adicional opcional para incrementar su funcionalidad e informes, como monitorización de formas de onda de voltaje e intensidad y análisis de armónicos.

El software gráfico avanzado controla y captura los datos medidos por medio de las interfaces estándar USB o GPIB, siendo especialmente útil cuando se llevan a cabo pruebas normalizadas como pruebas de pre-compliancia de límites de armónicos de corriente según IEC61000-3-2 o ensayos de bajo consumo Energy Star. El software también puede controlar fuentes de alimentación AC y cargas electrónicas para añadir facilidad de uso.
