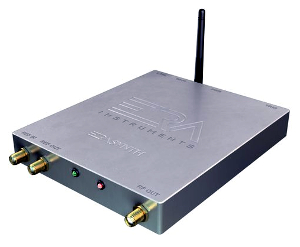

ERA Instruments ha anunciado que su generador de señales RF compatible con Arduino ERASynth que usa una arquitectura PLL multibucle para ofrecer una cobertura de frecuencia continua de 250 kHz a 15GHz en pasos de 1 Hz.
Este modelo se diferencia de alternativas con PLL fraccional de un solo bucle con VCO integrados que, a pesar de ofrecer elevada resolución de frecuencia, tienen inconvenientes en cuanto a fase de ruido y artefactos espurios.
ERASynth es una solución de código abierto (con el soporte de Crowd Supply) que realiza una síntesis de señal RF multi-GHz accesible para todos: fabricantes, profesionales de start-ups, ingenieros, profesores y estudiantes.
Este generador de señales RF compatible con Arduino se distingue por poder sintonizar la referencia y mantener la PLL principal en modo “íntegro” en todo momento. El resultado es la aparición de mejoras en SWaP (menor tamaño y consumo) y rendimiento de sintetizador RF. La fase de ruido, por ejemplo, se sitúa en -125 dBc/Hz a 1 GHz y el offset de 10 kHz supera las prestaciones de generadores de señal premium.
Conectividad en el generador de señales RF
El ERASynth también cuenta con varias interfaces, como Wi-Fi para acceso a GUI, USB-Serie (mini USB), Micro USB para entrada de alimentación, SMA y salida de RF.
Con un tamaño de 10 x 14.5 x 2 cm y un peso de 350 gramos, el ERASynth con cubierta de aluminio chapado en níquel está equipado con un OCXO de ±25 ppb para dotar de una operación ultra estable.
