Anuncio de los nuevos generadores de ondas arbitrarias con hasta 48 canales sincrónicos diseñados para ofrecer una solución fiable y asequible.

Spectrum Instrumentation lanza sus primeros generadores de formas de onda arbitrarias (AWG) con entre 24 y 48 canales sincrónicos en una unidad rack para ofrecer un coste por canal muy económico.

Están diseñados para satisfacer las necesidades de aquellos ingenieros y científicos que requieren generar simultáneamente múltiples señales de test electrónicas. Las ocho versiones resultan ideales en aplicaciones de test automático al permitir un control remoto a través de una sola conexión Ethernet a cualquier PC o red de área local (LAN).

Estas unidades, que se pueden integran en prácticamente cualquier sistema de test, se caracterizan por una tecnología de convertidor de digital a analógico (DAC) de 16 bits y la combinan con salidas flexibles de bajo ruido, pudiendo generar cualquier señal de test en el rango de frecuencia de DC a 60 MHz.

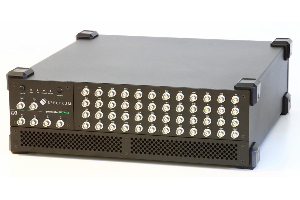

La nueva serie DN6.65x de instrumentos generatorNETBOX se encuentran disponibles con 24, 32, 40 o 48 canales sincrónicos, complementando así a los productos DN2.65x de menor tamaño (con entre 4 y 16 canales).

Otras características en los generadores de ondas arbitrarias

Generadores de ondas arbitrarias

Para poder hacer frente a diversos requisitos, los usuarios pueden seleccionar entre variantes con ratios de salida de 40 o 125 MS/s. Cada canal posee su propio DAC que se sincroniza usando un sistema de control PLL.

También existen cuatro filtros diferentes para optimizar la calidad de la señal de saluda y ayudar a garantizar un excelente rendimiento dinámico. Por ejemplo, la densidad espectral de ruido (NSD) es de sólo -142 dBm/Hz, la distorsión armónica total (THD) se sitúa desde -74 dB, la ratio de señal a ruido (SNR) llega a 90 dB y el rango dinámico libre de espurios alcanza 97 dB. Estos valores contribuyen a crear y reproducir las señales de test y las formas de onda.

Es posible generar amplitudes de señal con oscilaciones de salida programable de hasta ±6 V con elevada impedancia o ±3 V en 50 Ω. Además, las unidades incluyen memorias de hasta 6 x 512 MSamples compatibles con numerosos modos operativos, como Single-Shot, Loop, FIFO y Gated Replay.
