ShockLine ME7869A VNA modulares de dos puertos para frecuencias de 8, 20 y 43 GHz

8087
0

Los VNA ME7869A, que combinan rendimiento y facilidad de uso, puede efectuar medidas de parámetros-S a una distancia de hasta 100 metros.

Anritsu introduce la serie ShockLine ME7869A de analizadores de red vectorial (VNA) de dos puertos con diseño modular y distribuido, que pueden llevar a cabo medidas de parámetros-S de vector completo a una distancia de hasta 100 metros.

Los tres nuevos modelos operan a un máximo de 8, 20 y 43,5 GHz para ofrecer mejoras en asequibilidad, flexibilidad y facilidad de uso a una amplia variedad de aplicaciones de diseño de antena en entornos comerciales y proyectos militares.

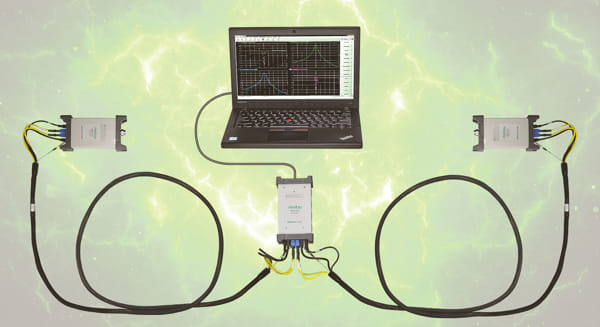

Cada ME7869A está configurado con dos VNA de un puerto MS46131A, cada uno de los cuales se puede conectar a la antena bajo test (AUT). La longitud de cable para cada módulo VNA puede ser igual o diferente a la del otro, dependiendo de las necesidades de aplicación. Así se elimina la necesidad de cables coaxiales RF largos que puede crear pérdidas e inestabilidad de fase y magnitud.

Los nuevos analizadores responden a la demanda de medidas precisas y repetibles de antenas sobre largas distancias, como sucede en cámaras anecoicas.

La tecnología de sincronización PhaseLync de Anritsu permite que dos VNA MS46131A sincronicen la fase de cada uno a una distancia de 100 metros. PhaseLync contribuye a aumentar el rango dinámico y la estabilidad de las medidas de parámetro-S al minimizar la necesidad de cableado con los VNA de sobremesa convencionales.

Otras buenas propiedades

La nueva serie modular y distribuida también se caracteriza por el módulo de control MN25132A, que simplifica el proceso de instalación. Actúa como elemento de unión para los cables y la fuente de alimentación de dos VNA MS46131A. Además, sirve como interfaz de los VNA a un ordenador portátil configurad con software ShockLine.

ShockLine ME7869A VNA modulares de dos puertos para frecuencias de 8, 20 y 43 GHz

El ShockLine ME7869A ofrece beneficios en rendimiento, asequibilidad y simplicidad a cualquier aplicación de pérdida de inserción que requiera cables largos a frecuencias de hasta 43,5 GHz, en comparación con los VNA de sobremesa alternativos que requieren un rango dinámico superior.

Se puede usar en medida de materiales, proyectos militares y aeroespaciales (satélites) y aplicaciones de integridad de señal.
