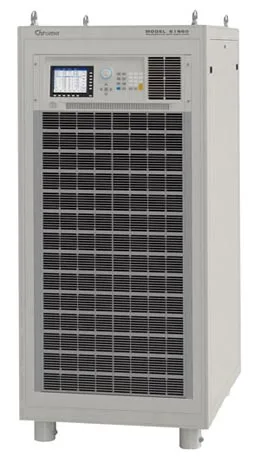

Se trata de una fuente de alimentación de corriente alterna CA, con funcionamiento en los 4 cuadrantes y completamente regenerativa, con funcionalidades avanzadas para satisfacer las rigurosas normativas de regulación y las pruebas exigentes para diseño y verificación en todo el ciclo de desarrollo de productos de electrónica de potencia. Los simuladores de red regenerativos 61800 pueden entregar y absorber potencia del dispositivo a probar (DUT) sin problemas para abordar innumerables aplicaciones.
En los casos donde el DUT genere corriente, un circuito de detección medirá el exceso de potencia y lo reciclará de vuelta a la red eléctrica.
Diseñado para simular características de red, la Serie 61800 es ideal para aplicaciones de inversores fotovoltaicos, sistemas de alimentación ininterrumpida en-red, redes inteligentes, vehículos a la red (V2G) y sistemas de almacenamiento de energía (ESS), así como para pruebas de producto eléctrico de consumo como electrodomésticos y electrónica industrial que requieran una fuente de entrada programable.
El simulador de red regenerativo 61800 está disponible en dos modelos: 45 kVA y 60 kVA. Su amplio conjunto de características propio de la última tecnología digital, se suma a la capacidad de entregar hasta 300Vac a frecuencias de salida desde 30 hasta 100 Hz. La función AC+DC permite aplicaciones que requieran polarización con voltajes CC.
Además de suministrar señales CA limpias, precisas y estables, la serie 61800 de los simuladores de red regenerativos es capaz de simular varios tipos de formas de onda de voltaje distorsionadas y condiciones transitorias requeridas para ensayos de validación de producto.
Propiedades de los simuladores de red regenerativos
La función de síntesis permite a los usuarios crear formas de onda de voltaje armónico periódicas hasta el orden 40 basado en una frecuencia fundamental de 50/60 Hz. La función inter-armónico hace posible la generación de barridos de frecuencia desde 0,01Hz hasta 2400Hz sobre la frecuencia fundamental de 50/60 Hz, ayudando a los usuarios en la localización de los puntos de resonancia. La serie 61800 también proporciona medidas de precisión tales como voltaje y corriente RMS, potencia real, factor de potencia, factor de cresta de corriente y muchas otras.
Aplicando una avanzada tecnología de procesado, pueden simular fácilmente perturbaciones de línea de potencia (PLD) usando sus modos de operación LIST, PULSE y STEP. Incorporan interfaces RS232, USB y Ethernet para ser controlados remotamente. Es posible alcanzar potencias mayores con 2 o más simuladores en paralelo, solo en modo trifásico.
