Software EasyScope III

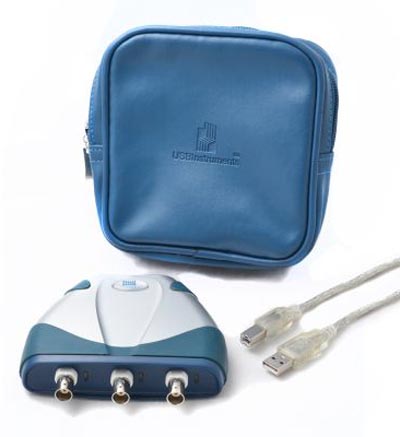

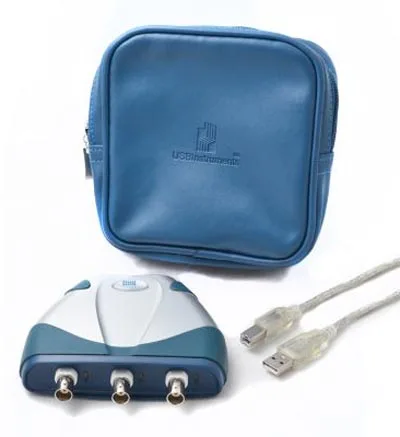

El software EasyScope III está diseñado para utilizarse con el DS60M10 de EasySYNC, un instrumento multifunción Stingray, tanto en su osciloscopio como en sus capacidades de registro de datos.

Estas características como osciloscopio de herramienta para captura y manipulación de datos de gama alta incluyen dos canales de osciloscopio (con una pantalla del analizador de espectro FFT en cada una de ellos), una base de tiempo que cubre de 100 ns/div a 200 ms/div, un Y-scale de 25 Mv/div a 5 V/div, cursores de medida X e Y en la pantalla y un mecanismo de auto configuración.

Sus características como registrador de datos incluyen 2 canales de registro de datos, una velocidad de muestreo de hasta 1 ms (1000 muestras por segundo) y un rango de saturación de entrada de 0,1 V a 20V. Con el fin de maximizar la comodidad, el operario puede guardar los datos capturados como archivos CSV o BMP, así como la importación de archivos CSV guardados previamente.

Características principales del software EasyScope III

  • Combina osciloscopio, registrador de datos, analizador de espectro, medidor de frecuencia y funciones de medidor de tensión.
  • Datos de streaming de 10/8 bit de forma simultánea en ambos canales
  • Frecuencia de muestreo
    • Como osciloscopio logra alcanzar las 60 Mmuestras/seg máximo en ambos canales, simultáneos. Y,
    • Como registrador de datos alcanza hasta 1 Kmuestras/seg.
  • Tensión máxima de entrada ±50 VCC (35 V RMS CA).
  • Acoplamiento CA/CC.
  • Ancho de banda analógico – 5 MHz.
  • Alimentado por USB (500 mA), sin fuente de alimentación externa requerida.
  • Dimensiones: 116 mm x 30 mm x 100 mm.
  • Peso: 0,34 kg (excluyendo el cable).
