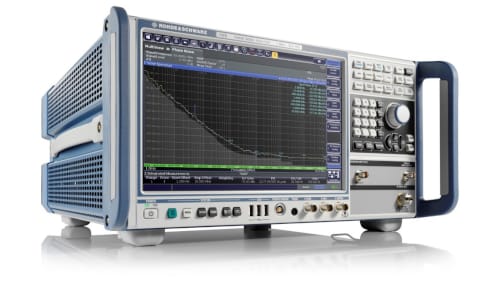

Tester de análisis de fase de ruido y VCO FSPN

2386
0

Con una amplia sensibilidad, el tester de análisis de fase de ruido y VCO FSPN se encuentra disponible en dos modelos.

Rohde & Schwarz presenta el FSPN, su nuevo dispositivo para testeo dedicado de ruido de fase y VCO para realizar mediciones utilizando recursos que requieren de alta estabilidad en aplicaciones de alta demanda, por lo que el FSPN busca ofrecer sensibilidad, precisión, y fiabilidad.

Se dirige a ingenieros de producción y de diseño que trabajan caracterizando fuentes de radiofrecuencia tales como sintetizadores, VCOs, OCXOs, y DROs.

Se encuentra disponible en dos modelos, cubriendo el primero de estos el abanico de frecuencias que va desde 1 MHz hasta 8 GHz, mientras que el segundo cubre desde 1 MHz hasta 26,5 GHz. Gracias a estos baremos, permiten cubrir aplicaciones de radar y satélite en las bandas C, X, Ku, y toda la banda K.

Propiedades y sus características importantes

Presenta una alta sensibilidad para realizar mediciones de ruido de fase, gracias a sus sintetizadores duales y a la correlación cruzada incluida en la unidad base, que es de -163 dBc típica (1 Hz) a una frecuencia portadora de 1 GHz, y con un offset de 10 kHz.

También dispone de fuentes internas de corriente continua con un ruido extremadamente bajo para la caracterización automática de VCO, y ofrece una alta velocidad de medición con correlación cruzada en tiempo real implementada por hardware. Además, también dispone de medición tanto de la fase como de la amplitud de ruido.

Tester de análisis de fase de ruido y VCO FSPN

Podemos ver las ganancias de la sensibilidad de correlación cruzada en tiempo real en las trazas de resultado, lo que permite a los usuarios ajustar la compensación entre la velocidad de medición y la sensibilidad, para cumplir con los requisitos de la aplicación.

Al incrementar el número de correlaciones, los usuarios encargados de las tareas de I+D pueden caracterizar los sintetizadores y osciladores más sensibles disponibles comercialmente.

Disponemos de todas las características técnicas del tester de análisis de fase de ruido y VCO FSPN de R&S en su correspondiente página web.
