Como utilizar calsustrato para la calibración en obleas de 70 kHz a 220 GHz en comparación con obleas de 1 GHz a 220 GHz.
Este artículo, escrito por Georg Sterzl, ingeniero de campo en Anritsu, explora el uso de un sustrato de calibración en oblea Through [también llamado Thru] Reflect Line (TRL) para aplicaciones de ancho de banda amplio.

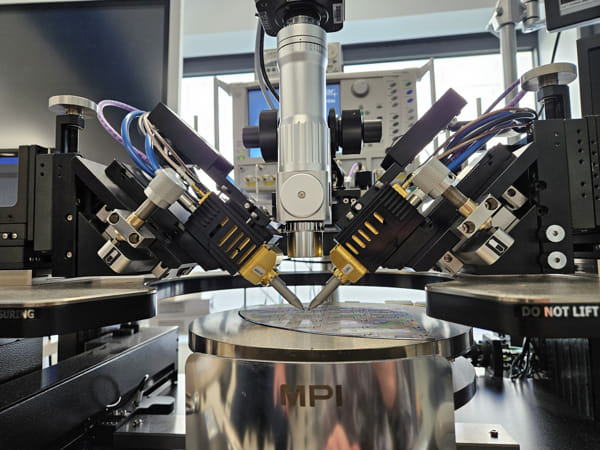

El VNA VectorStar ME7838G de Anritsu (Figura 1) con su tecnología Shockline es el punto de referencia en banda ancha de amplio ancho de banda y se utiliza como ejemplo.
Además, se presentan los límites del sustrato de calibración TRL multilínea estándar (calsustrato) junto con escenarios que no se pueden resolver mediante el uso de TRL.
El artículo también aborda la compra de un calsustrato ya preparado versus la implementación de un diseño personalizado.
Introducción
Como propietario de un sistema Vectorstar de banda ancha, esta discusión está dirigida a usuarios que requieren mediciones en obleas que estén calibradas para garantizar resultados consistentes, repetibles y fiables.
Una vez elegido el Vectorstar de banda ancha, montada la mesa de sondeo y configurados todos los parámetros correctamente, podemos pasar al siguiente paso que sería la medición empezando por la calibración.
La pregunta por responder aquí es, si comprar un sustrato de calibración en oblea o diseñar uno.

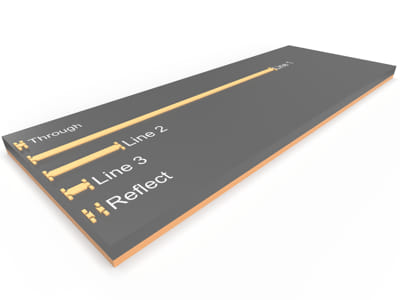

Un calsubstrato es un calkit on-wave y se define con combinaciones de diferentes estándares como Open, Short, Load o Match, Through y Line. Las ventajas de comprar uno incluyen menos problemas con un calsustrato listo para usar y la disponibilidad de calsustratos de carga abierta corta (SOLT) o TRL muy precisos. Una calibración TRL es una calibración de 2+ puertos que consta de tres estándares, pasante (T), reflejo (R) y línea (L). En la figura 2 se muestra un calsustrato TRL con tres líneas.
Así, este tiene algunas variantes como Through Reflect Match (TRM), Line Reflect Line (LRL), Line Reflect Match (LRM), donde Reflect puede ser Abierto o Corto (lo que resulta en un cambio de fase de 180 grados entre ambos). Sin embargo, los principios detrás de ellos son todos los mismos.
El uso principal de TRL es para entornos no coaxiales, como mediciones en obleas y fijación de pruebas.
SOLT proporciona inherentemente una calibración de banda ancha, esencialmente desde CC hasta el límite de frecuencia superior del tipo de conector que se utiliza. La calibración TRL se desarrolló para realizar mediciones precisas de dispositivos no coaxiales en frecuencias de microondas y ondas milimétricas.
