A la hora de elegir
Aunque comprar un kit de calsustrato en oblea es la opción más fácil, hay ciertos casos en los que se requieren o desean diseños personalizados.
Por ejemplo, al diseñar circuitos de microondas y de alta frecuencia, los calsustratos personalizados en oblea se pueden adaptar a requisitos específicos, como precisiones muy altas, implementar técnicas de medición novedosas o adaptar el diseño a escenarios o configuraciones de prueba automatizadas específicas que involucran obleas compartidas o de múltiples proyectos. El diseño personalizado también se presta a la optimización del espacio del chip a través de una implementación más eficiente específica para la oblea y el proceso que se utiliza.
Además, el calsustrato de diseño propio puede estar en la misma oblea que los circuitos a medir, implementado como un Circuito Integrado Monolítico de Microondas (MMIC) o mejor denominado Calsustrato Monolítico Integrado de Microondas (MMICalsubstrate).
El diseño de un calsustrato SOLT a veces crea problemas porque la carga o las vías no son factibles con la suficiente precisión en algunas obleas. Por lo tanto, TRL es el método más comúnmente elegido para calsustratos de diseño propio.
Y, dado que la línea depende de la longitud de onda, ¿introduce esto un límite en el ancho de banda para los calsustratos TRL?
Aquí mostramos que el calsustrato TRL se puede utilizar para aplicaciones de banda ancha de ancho de banda amplio, específicamente en una parte del rango de medición de 70 kHz a 220 GHz del Anritsu ME7838G VNA, y cómo especificar las dimensiones de un calsustrato TRL en una oblea, particularmente para mediciones de banda ancha o, si se requiere, diseñar un calsustrato para la medición de una frecuencia diferente en una oblea compartida.
¿Cuál es la longitud de la Línea?

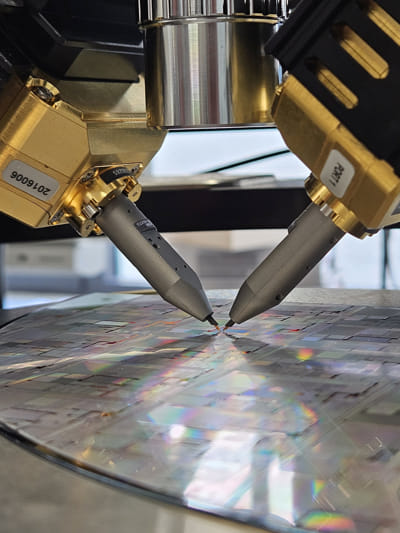

Siempre hay un poco de espacio entre dos sondas (Figura 3) para medir un estándar pasante y por lo tanto hay una línea con una longitud libre elegida. La mitad de esta línea es la longitud del canal. Los estándares Line y Through establecen la impedancia de referencia para la medición una vez completada la calibración. La longitud de la Línea se define como la longitud adicional de la Línea al Canal.
La longitud de la Línea no debe ser inferior a la longitud de fase de 20° en la frecuencia más baja de la banda medida, ni superior a la longitud de fase de 160° en la frecuencia más alta de la banda (conocida como regla de 20°/160°) para garantizar una calibración inequívoca.
A menudo se elige que la longitud esté en el medio del rango de 20° a 160°, que es 90° (cuarto de longitud de onda = λ/4) en la frecuencia media de una banda de frecuencia definida. El ancho de banda de esta banda autoelegida debe ser el rango que cumpla con la regla de 20°/160°.
En consecuencia, para aplicaciones de ancho de banda amplio, la banda completa que se va a medir y, por tanto, a calibrar, debe dividirse en diferentes bandas, de modo que cada una de las diferentes bandas cumpla con la regla de 20°/160°. La longitud exacta de la línea dependerá del rango de frecuencia específico; según el tipo de línea, por ejemplo, microcinta o microcinta coplanar; las dimensiones y propiedades del sustrato; y la aplicación [A, B].
