Analizador de espectro para pruebas ópticas

134
0
Compartir

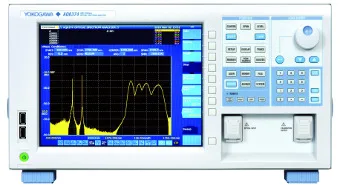

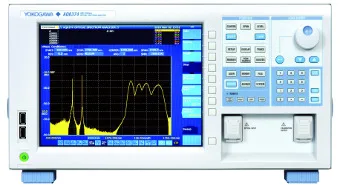

Analizador de espectro para pruebas ópticasEl nuevo analizador de espectro para pruebas ópticas AQ6374 que presenta Yokogawa es el sucesor del analizador de espectro óptico modelo AQ6315.

Con la tecnología de apertura de difracción basada en monocromador que proporciona un rendimiento y precisión de medición de alta precisión, una interfaz de usuario mejorada y una característica de purga de aire, el nuevo analizador ofrece a los ingenieros una poderosa herramienta de sobremesa para mediciones de espectro óptico de uso general en el rango de longitud de onda de 350 a 1750 nm.

Al heredar, y mejorar, las tecnologías de control desarrolladas originalmente para la serie AQ6370, el modelo AQ6374 alcanza velocidades de operación y medición superiores a 40 veces las alcanzadas por el AQ6315A. La capacidad de muestrear 100.001 puntos de datos (100 veces más que el AQ6315A) permite la medición en un amplio rango de longitud de onda con alta resolución, mientras que las velocidades de transferencia de datos durante el control remoto a través de Ethernet son hasta 100 veces más rápidas que para el AQ6315A.

El rendimiento de medición alcanzado por la tecnología de monocromador incluye una resolución de longitud de onda de 0,05 a 10 nm, una precisión de longitud de onda de ± 0,05 nm (de 633 a 1523 nm) o ± 0,2 nm (de 350 a 1700 nm), un nivel de precisión de ± 1,0 dB, sensibilidad de nivel de -80 dBm (de 900 a 1600 nm), rango de potencia medible de -80 a +20 dBm, rango dinámico cercano a 60 dB (pico ± 1,0 nm, resolución 0,05 nm), y un tiempo de barrido inferior a 0,5 segundos.

Ideal para aquellos equipos de I + D que están probando fuentes de luz, filtros ópticos y sensores que operan tanto en el rango visible como en el rango de telecomunicaciones del espectro.

Manejando el analizador de espectro para pruebas ópticas

El AQ6374 cuenta con una interfaz gráfica de usuario diseñada ergonómicamente para una máxima facilidad de uso, incorporando elementos como un menú de texto completo, agregación de condiciones de medición, visualización de un menú de teclas duras igual que el diseño del panel y un menú de configuración de trazado.
