FPL1000 Analizadores de espectro portátiles con nuevos rangos de frecuencia

1581
0

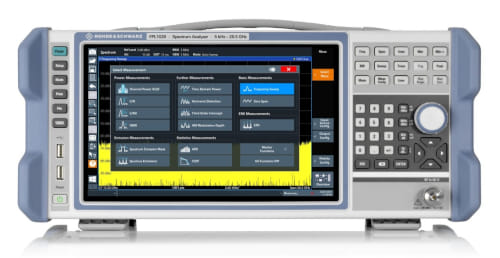

Los analizadores de espectro R&S FPL1000 proporcionan capacidades de hasta 26,5 GHz.

Rohde & Schwarz amplía su familia FPL1000 de analizadores de espectro portátiles con la introducción de dos nuevos modelos con frecuencias de medida de hasta 26,5 GHz. Así, las novedades proporcionan capacidades de análisis de espectro y señales de 5 kHz a 14 GHz y de 5 kHz a 26,5 GHz.

Las unidades FPL1000 son instrumentos de medición para aplicaciones de propósitos generales y varios tipos de medida. Pueden analizar señales con un ancho de banda de 40 MHz y son los únicos equipos de su clase “con operación de batería en beneficiarse de un generador interno de hasta 7,5 GHz”.

Por lo tanto, se convierten en el instrumento ideal para llevar a cualquier parte y realizar mediciones espectrales, de potencia de alta precisión con sensores y de señales analógicas y moduladas digitalmente.

Incluso en su configuración básica, el FPL1000 dota de una solución intuitiva que incluye análisis de espectro con funciones de medida, como potencia de canal, ACLR, índice de seña a ruido, espurios, distorsiones armónicas, punto de intercepción de tercer orden (IP3) y profundidad de modulación AM. También puede incorporar análisis ADP y CCDF estadístico y funciones de marcador versátil.

Opciones incorporadas en los analizadores

Las aplicaciones de medida también se encuentran disponibles para el análisis de señales analógicas y moduladas digitalmente. La opción FPL1-K7 convierte el R&S FPL1000 en un analizador de modulación analógica para amplitud, frecuencia y señales moduladas por fase. El analizador I/Q de la unidad base soporta la presentación de magnitud y fase de I y Q en el ancho de banda de análisis. Los datos I/Q se pueden exportar para un análisis posterior con productos de software de terceras compañías.

FPL1000 Analizadores de espectro portátiles con nuevos rangos de frecuencia

La opción FPL1-K54, por su parte, ofrece medidas EMI para el diagnóstico de la interferencia RF, mientras que la opción FPL1-K70 de análisis de señal vectorial también se caracteriza por señales single-carrier moduladas digitalmente. Hay más opciones adicionales para análisis multimodulación y medición de BER en los datos PRBS.

La familia FPL1000 proporciona un rendimiento RF sólido, gracias a un ruido de fase típico de -108 dBc con offset de 10 kHz (portador de 1 GHz), junto con un nivel de ruido (DANL) de -163 dBm usando el preamplificador opcional.

La combinación de prestaciones, facilidad de uso y asequibilidad hace que estos instrumentos se puedan emplear en laboratorios, estaciones terrestres de satélites, enlaces de comunicación, centros educativos y factorías.

Los analizadores de espectro FPL1000 con nuevos rangos de frecuencia forman parte del catálogo R&S Essentials.
