FPL1000 analizadores de espectro portátiles hasta 26,5 GHz

7888
0

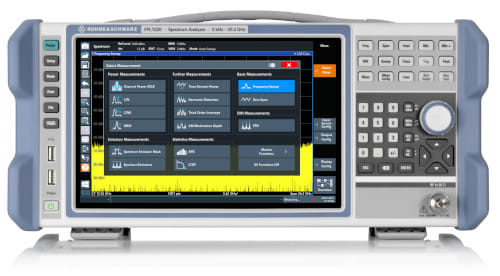

Los nuevos modelos básicos del analizador portátil FPL1000 de Rohde & Schwarz elevan las capacidades de análisis del espectro y señales a hasta 26,5 GHz. Así, se han añadido dos nuevos modelos que ofrecen capacidades de 5 kHz a 14 GHz y de 5 kHz a 26,5 GHz.

Para esto, combinan la funcionalidad de los instrumentos de sobremesa con la portabilidad de un instrumento portátil, e incorporan funciones intuitivas que facilitan y agilizan las medidas de alto rendimiento sobre el terreno.

El FPL1000 es un instrumento de medida autónomo para aplicaciones generales y varios tipos de medidas. Permite analizar señales con un ancho de banda de 40 MHz y es el único instrumento de su categoría a batería que incorpora un generador interno de hasta 7,5 GHz.

Es el instrumento más portátil para medidas espectrales y medidas de potencia de alta precisión con sensores de potencia, y para analizar señales moduladas analógica y digitalmente.

Incluso en su configuración básica, el FPL1000 puede realizar medidas rápidas e intuitivas. Entre estas se incluyen análisis del espectro con funciones de medida como potencia de canal, ACLR, relación de señal-ruido, emisiones espurias, tasa de distorsión armónica total, punto de intersección de tercer orden y profundidad de modulación de AM.

También incluye otras capacidades, como análisis estadísticos de CCDF y ADP, así como funciones versátiles de marcadores.

Posibilidades para su utilización

También existen aplicaciones de medida para analizar señales moduladas analógica y digitalmente. La opción FPL1-K7 hace del FPL1000 un analizador de modulación analógica de señales moduladas en amplitud, frecuencia y fase.

FPL1000 analizadores de espectro portátiles hasta 26,5 GHz

El analizador I/Q de la unidad base puede representar la magnitud y fase de I y Q en el ancho de banda de análisis. Los datos I/Q se pueden exportar para su análisis posterior con software de terceros. La opción FPL1-K54 proporciona medidas de EMI para diagnósticos de interferencia de RF. La opción FPL1-K70 para el análisis de señales vectoriales permite analizar además señales de portadora única moduladas digitalmente.

Existen opciones adicionales para el análisis de modulación múltiple y la medición de la tasa de bits erróneos (BER) en datos PRBS.

La familia FPL1000 brinda un sólido rendimiento de RF: ruido de fase típico de -108 dBc con un offset de 10 kHz (portadora de 1 GHz), junto con un bajo nivel de ruido medio visualizado (DANL) de -163 dBm con el preamplificador opcional.

El rendimiento, la asequibilidad y la facilidad de uso convierten al FPL1000 en el instrumento ideal para su uso en laboratorios, la supervisión de estaciones terrestres de satélites y enlaces de comunicaciones, así como para centros de educación y laboratorios de ensayos, en la producción y en instalaciones de servicio.
