Generador de funciones a 60 MHz

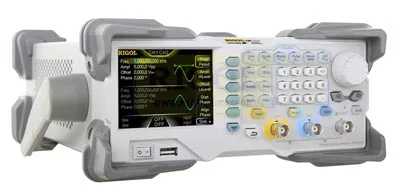

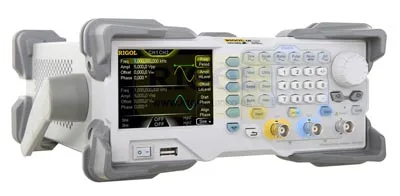

El Rigol DG1062Z, es un generador de funciones a 60 MHz capaz de generar forma de onda arbitrarias que combina muchas funciones en una, incluyendo la de generador de funciones, generador de forma de onda arbitraria, generador de ruido, generador de pulso, generador de armónicos, modulador analógico/digital y contador. Con hasta un máximo de 60 MHz de frecuencia máxima de salida y 2 canales.

Desarrollado mediante la innovadora tecnología SiFi de Rigol, el DG1062Z es ideal para aplicaciones de test de baja frecuencia que requieren una alta fidelidad de la señal, un bajo nivel de ruido y una larga longitud de onda arbitraria.

Características técnicas del generador de funciones a 60 MHz

  • Máxima frecuencia de salida: 60 MHz.
  • Tecnología SiFi innovadora (fidelidad de la señal): genera una forma de onda arbitraria punto por punto, suprime la distorsión de la señal, velocidad de muestreo ajustable con precisión y bajo jitter (200ps).
  • Memoria de la forma de onda arbitraria: 8 Mpts (estándar), 16 Mpts (opcional).
  • 2 canales funcionales completos estándares que pueden usarse como dos generadores independientes.
  • Estabilidad de frecuencia ± 1 ppm, ruido de fase -125 dBc / Hz..
  • Generador de armónicos incorporado de 8 órdenes.
  • Contador de frecuencia de función completa de 7 dígitos incorporado con un ancho de banda de 200 MHz.
  • Hasta 160 formas de onda incorporadas.
  • 200 Ms/s de frecuencia de muestreo, resolución vertical de 14 bit.
  • Interfaz de edición de forma de onda arbitraria conveniente.
  • Tipos de modulación versátiles: AM, FM, PM, ASK, FSK, PSK y PWM.
  • Función de resumen de forma de onda estándar.
  • Función de pista de canal estándar.
  • Interfaces estándares: USB de dispositivo y host, LAN (LXI Core Device 2011).
  • Pantalla en color de 3,5 pulgadas TFT.
