Generadores de formas arbitrarias multifuncionales

2018
0

Los generadores de formas arbitrarias multifuncionales de cuatro y ocho canales AWG T3 ofrecen mejoras en resolución vertical en un gran número de aplicaciones y sectores.

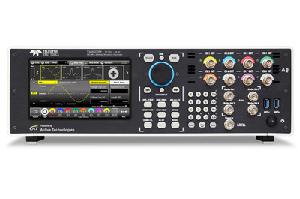

Teledyne LeCroy anuncia su línea Teledyne Test Tools (T3) de generadores de formas arbitrarias (AWG) de alta definición y cuatro y ocho canales. Esta gama de instrumentos versátiles complementa a los osciloscopios de 12 bit y elevada definición de la compañía para aplicaciones de test estímulo-respuesta.

Las posibles aplicaciones incluyen análisis de sincronización de power rails multitensión, simulaciones multisensor en el sector de la automoción, test de componentes / semiconductores, proyectos militares y aeroespaciales y laboratorios en campus universitarios. Los usuarios también pueden sincronizar hasta cuatro AWG de ocho canales para conformar una solución de elevada densidad de hasta treinta y dos canales.

Los generadores de formas de onda se convierten en elementos esenciales a la hora de crear productos de alta calidad con menores ciclos de diseño. Gracias a su resolución de tensión vertical de 16 bits y elevada resolución, los modelos T3 producen “las formas de onda más precisas de la industria” y, como consecuencia, los profesionales se benefician de mejoras en eficiencia y confianza en los resultados.

Aparte de por los 16 bits de resolución de tensión vertical, los nuevos AWG también se caracterizan por una ventana de tensión de salida de hasta ±24 V y memoria de forma de onda de hasta 1 GS/canal. Con rangos de frecuencia de 250 y 350 MHz, pueden funcionar como generadores de funciones arbitrarias, generadores de patrones digitales o AWG.

“Estos AWG de alta definición de cuatro y ocho canales dotan de la capacidad única de combinar generación de señal de alta resolución con un rango de tensión de salida de 12 Vpp (salida de 50 Ω en entrada de 50 Ω) y la posibilidad de cambiar el offset a ±6 V”, señala Roberto Petrillo, GM de Teledyne Test Tools.

Generadores de formas arbitrarias multifuncionales

En el escenario de test de estímulo-respuesta, el AWG aplica un estímulo a la entrada del DUT, mientras que el osciloscopio analiza la respuesta en la salida del DUT. Ofrecen varias combinaciones: clean signals; real-world signals: stress-test signals; y noise/interference immunity.

Modelos de generadores de formas de onda

  • T3AWG325: 4 canales / 250 MHz
  • T3AWG3354: 4 canales / 350 MHz
  • T3AWG3258: 8 canales/ 350 MHz
  • T3AWG3258: 8 canales / 350 MHz
