Combinando funciones de multímetro y osciloscopio, el analizador de energía DC Joulescope JS220 mide corriente, tensión, energía y carga.

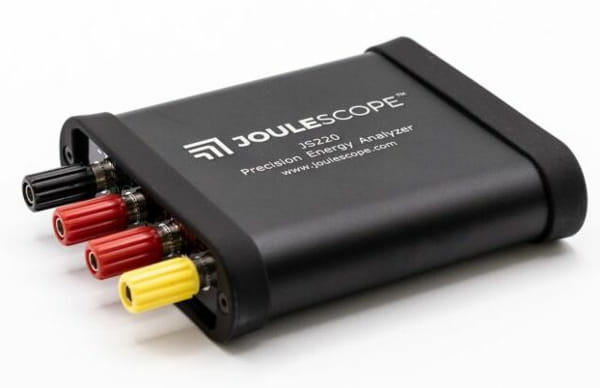

Jetperch presenta el Joulescope JS220, un instrumento fácil de usar que ayuda a construir productos más eficientes. Este analizador de energía DC de próxima generación mide corriente, tensión, energía y carga.
Los dispositivos IoT y alimentados por batería tienen un elevado rango de corriente dinámica, lo que dificulta llevar a cabo una medición precisa: cuando están “durmiendo” (en modo sleep) consumen nanoamperios (nA) o microamperios (µA), pero cuando se encuentran “activos” gastan miliamperios (mA) o amperios (A).
El Joulescope JS220 combina un muestreo de alta velocidad y una conmutación rápida de rango de corriente dinámica para proporcionar medidas de corriente y energía precisas, incluso en dispositivos con cambios bruscos en el consumo de corriente.
El nuevo analizador muestra los valores de tensión, corriente, potencia y energía, al igual que un multímetro, y las formas de onda de tensión y corriente a lo largo del tiempo, como un osciloscopio, para poder identificar y resolver problemas de comportamiento dinámico y eventos cortos.
Buenas características en su interior
El Joulescope JS220 se caracteriza por un rango de tensión de ±15 V, un rango de corriente de ±3 A (pulsos de 10 A), una resolución de 0,5 nA, equivalente a un rango dinámico de 34 bits, un ancho de banda de 300 kHz con dos millones de muestras por segundo y una conmutación rápida de 1 μs entre resistencias shunt.
Este instrumento también se beneficia de la tecnología Enwavify para garantizar unas medidas precisas, incluso con cambios en el rango de corriente, posee puertos de sensor eléctricamente aislados de USB y es compatible con los sistemas operativos Microsoft Windows, Apple macOS y Linux.
El Joulescope JS220 se suministra en un kit con un cable USB, un cable GPIO de 25 cm, una llave Allen (para cambiar el panel frontal) y la guía de usuario en un estuche.
Este nuevo modelo, que permite que cada ingeniero de un equipo efectúe medidas de la energía consumida por el dispositivo target durante la fase de desarrollo, se puede utilizar en múltiples aplicaciones, como optimización de la potencia de hardware, microprocesadores y microcontroladores, caracterización de software y test de compatibilidad.
Existe más información del analizador de energía DC en este enlace.
