Medidas de buses con osciloscopios

1727
0

Los osciloscopios de Teledyne LeCroy ahora tiene acceso a nuevas opciones de medida de buses con medidas de trigger, decodificación y diagramas de ojo.

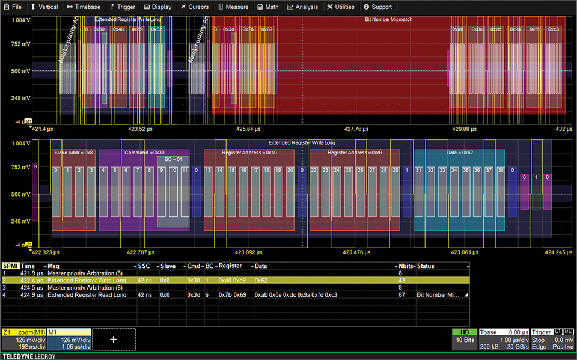

En primer lugar, la opción SPMI Trigger + Decodificación proporciona activadores de alto rendimiento y superposiciones de decodificación catalogadas por colores transparentes, tablas de protocolos y capacidades de búsqueda.

Correlaciona fácilmente el tráfico del bus SPMI (interfaz de administración de energía del sistema) con los rieles de alimentación CC y las operaciones del circuito de administración de energía (PMIC) en sistemas integrados móviles, portátiles y alimentados por batería.

Por otro lado, la opción I3C Trigger + Decodificación proporciona disparadores de alto rendimiento y superposiciones de decodificación codificadas por colores transparentes, tablas de protocolos y capacidades de búsqueda.

Permite extraer los datos de un sensor digital y grabarlos como una forma de onda para correlacionar fácilmente el tráfico I3C con otras señales en sistemas integrados móviles, de mano y alimentados por batería.

Características comunes en los dos buses

Medidas de buses con osciloscopios

La opción TDME también proporciona la capacidad de medición y gráfico con herramientas automáticas de medición y la capacidad de diagrama de ojo para la evaluación y depuración de la señal de la capa física.

Para esto, se proporciona la capacidad para permitir la activación en cualquier secuencia de comandos permitida por MIPI, y también en secuencias de comando definidas por el usuario, con plena capacidad para definir valores de datos específicos o rangos de valores de datos.

Además, el activador permite una configuración condicional (<. <=, =,>,> =, <>, dentro de un rango, fuera de un rango) para la condición DATA. Esto es especialmente útil en situaciones donde se deben monitorizar eventos anormales.

Junto a estas, las medidas de buses ahora permiten:

  • Realizar una superposición transparente con codificación de colores para partes específicas de cada protocolo y el marco completo del mensaje facilita la comprensión de la información de sus datos en serie.
  • Se puede convertir al osciloscopio en un analizador de protocolos con una visualización tabular de información decodificada personalizando la vista para mostrar solo los datos de interés, ampliarla automáticamente y mostrarla en la pantalla.
  • También se puede validar rápidamente causa y efecto con mediciones de temporización automatizadas hacia o desde una señal analógica u otro mensaje en serie.
  • Realizar múltiples mediciones en una sola adquisición larga para adquirir rápidamente estadísticas durante las pruebas.
  • Mostrar rápidamente un diagrama visual de su señal de datos en serie de baja velocidad empaquetada sin tiempo de configuración adicional.
