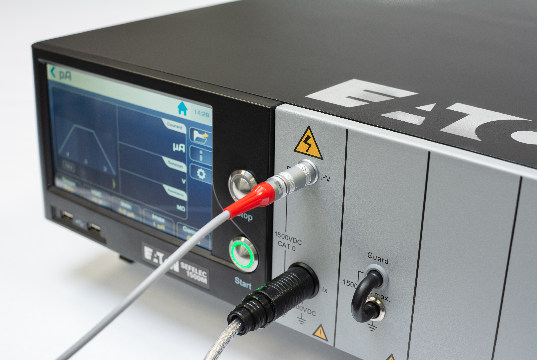

ADLER Instrumentos presenta de su representada EATON Sefelec sus nuevos medidores de resistencia analógico-digital M1501P, M1501M y M1501U, para uso por fabricantes de cables, laboratorios y la industria en general mientras que su elevada precisión y la velocidad de las medidas, los hacen especialmente adecuados para departamentos de control de calidad y de inspección de entradas.
Estos Tera óhmetros y Pico amperímetros son una nueva generación de instrumentos para la medida de la resistencia basados en un doble núcleo ARM y tecnología DSP, que les proporciona la mejor estabilidad y repetitividad.
Combinan en un conjunto compacto las funciones de resistencia al aislamiento y baja medición de corriente. Además, su uso se ha simplificado mediante el uso de una pantalla gráfica de cristal líquido (LCD) y un teclado.
Detalles en los medidores de resistencia
El modelo M1501P es totalmente programable mediante el bus IEEE 488, mientras el modelo M1501M es idéntico al M1501P a excepción del bus IEEE488 y, finalmente, el modelo M1501U es similar a los anteriores, pero con especificaciones reducidas.
La medición de la resistencia de aislamiento se realiza con voltajes de CC de 1 a 1500 V. (de 10 a 1500 VCC para el M1501U) mientras el rango de medición va de 100 W (resolución) a 2020 TW (5 kW a 20TW para el M1501U).
Y, la medición de baja corriente se realiza mediante el uso de la tensión de CC interna o mediante una fuente externa. El rango de medición de la corriente va de 0.01 pA (resolución) a 20 mA. (50pA a 20 mA para el M1501U).
Además, los parámetros de prueba se pueden almacenar en 10 memorias en modo Tera óhmetro así como en modo Pico amperímetro.
Como accesorios importantes, se puede encontrar a las pinzas de prueba C019 de alto voltaje y el modelo TE17 con protección a tierra.
Características técnicas en los medidores de resistencia
- La función MΩ x km les hacen especialmente útiles y fáciles de usar para fabricantes de cables.
- Como Tera óhmetro permite medir desde 1000 Ω hasta 2000 TΩ y como Pico amperímetro desde 20,00 µA hasta 20,00 mA.
- La tensión de medida puede ser ajustada desde 1 hasta 1500 VCC (y hasta 100 KV con una fuente externa).
- Permiten la medición de aislamiento y amperímetro.
- También permiten la medición de temperatura y humedad (opcional).
- Realizan la medida de resistencia por km para cables de medición en bobina.
- Almacenamiento de hasta 512 mediciones en la memoria interna (opción).
- Tienen polaridad reversible.
- La prueba SIR (Resistencia de Aislamiento de Superficie) se puede realizar a través del software ISOSCAN junto con una matriz de conmutación.
