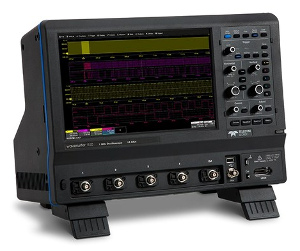

Osciloscopio de cuatro canales con 1 GHzTeledyne LeCroy ha introducido el osciloscopio de cuatro canales con 1 GHz WaveSurfer 510, un equipo que ofrece un ancho de banda elevado y una ratio de muestreo de hasta 10 GS/s en todos sus canales. La pantalla táctil de 12.1” es la de mayor formato de su clase.

El WaveSurfer 510 combina la interfaz de usuario MAUI con OneTouch y procesamiento de forma de onda, junto a herramientas matemáticas y de medición y depuración para agilizar el proceso de análisis y localización de (causas de) problemas.

Control de gestos con MAUI con OneTouch

MAUI con OneTouch, que ofrece control de gestos, ayuda a optimizar la eficiencia de las operaciones más comunes con un solo toque en la pantalla. Esta interfaz de usuario posee acciones drag-and-drop para copiar y establecer canales, funciones matemáticas y parámetros de medición “sin levantar un dedo”. Los gestos como arrastrar, acercar o alejar facilitan la interacción con el osciloscopio.

Además, el botón “Add New – Añadir Nuevo” permite crear un nuevo canal o función matemática o de medición, mientras que las trazas se cierran con un golpecito con el dedo.

Captura, depuración, análisis y documentación

La presencia de herramientas fácilmente accesibles, una amplia variedad de decodificadores de protocolo de datos serie y sondas activas avanzadas contribuyen a garantizar que el WaveSurfer 510 pueda capturar y analizar cualquier tipo de forma de onda y simplificar el proceso de depuración.

Por su parte, la herramienta de documentación y generación de informes LabNotebook ofrece una manera rápida de guardar formas de onda, parámetros y “pantallazos” y mostrar resultados.

Detalle en el osciloscopio de cuatro canales con 1 GHz

El WaveSurfer 510 proporciona una ratio de muestra de 10 GS/s en los cuatro canales, 32 Mpts de memoria, memoria segmentada en modo secuencia, reproducción de forma de onda en modo historial, trece funciones matemáticas adicionales y dos trazas matemáticas simultáneas.

Como consecuencia, el osciloscopio aporta un análisis avanzado en procesos con grandes capturas y ayuda a localizar las causas de los problemas.
