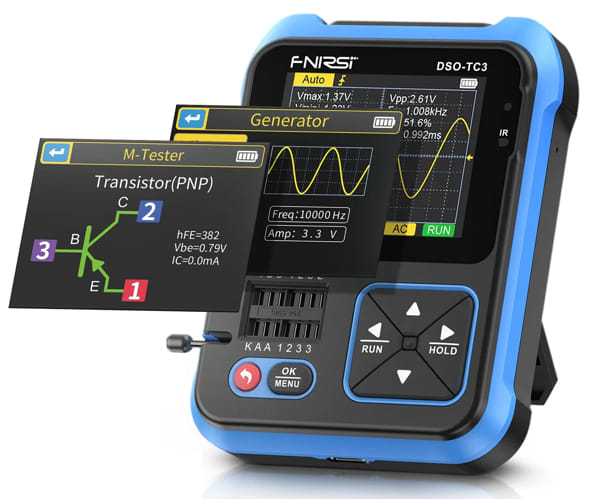

Equipado con una pantalla TFT de 2,4 pulgadas y múltiples funciones integradas, el osciloscopio digital y generador de señal portátil DSO-TC3 ofrece una solución 3 en 1 ideal para aficionados y profesionales.
Fnirsi Technology, firma especializada en instrumentación inteligente de prueba y medición, presenta su nuevo osciloscopio digital y generador de señal portátil DSO-TC3, el cual integra en un solo dispositivo un osciloscopio de almacenamiento digital, un probador de componentes electrónicos y un generador de señales, ofreciendo una solución tres en uno que incluye también pruebas de continuidad, medición de voltaje, medición de temperatura y humedad, y decodificación infrarroja entre otras funcionalidades.
Está equipado con una pantalla TFT a color de 2,4 pulgadas y una batería de litio recargable incorporada. Es una versión mejorada del DSO-TC2 y, sobre la base de este último modelo -su directo predecesor-, ha mejorado la detección ESR de capacitancia, la salida del generador de señales funcionales, el ancho de banda del instrumento de medición electrónico y la tasa de muestreo.
También se ha aumentado el rango de detección de voltaje de entrada y de diodos, entre otras mejoras en el rendimiento y la funcionalidad, que hacen que el dispositivo sea más estable y preciso durante el proceso de detección.
El osciloscopio portátil ofrece un rendimiento de muestreo de 10 MS/s y un ancho de banda analógico de 500 kHz, lo que permite capturar señales con gran detalle. Incluye funciones de disparo en modos automático, normal y único, y soporta tipos de disparo por flanco ascendente y descendente.
La sensibilidad vertical varía de 10 mV a 10 V (con sonda x1), y el rango de base de tiempo horizontal oscila entre 1 μs y 10 s.
Especificaciones técnicas del osciloscopio
El DSO-TC3 presenta una resistencia de entrada de 1 MΩ y admite métodos de acoplamiento AC/DC. El rango de voltaje de prueba alcanza hasta 400 V, lo que permite medir señales de alta tensión. Cuenta con funciones como congelación de forma de onda y medición automática, facilitando el análisis de señales.
El dispositivo tiene un volumen compacto de 79x103x31 mm, y dispone de un soporte plegable integrado para mayor comodidad durante su uso.
Para la visualización, utiliza una pantalla TFT a color de 2,4 pulgadas con retroiluminación LED, proporcionando una visualización clara de las formas de onda y los resultados de las pruebas.
Mientras, para recargar la batería interna, se utiliza un puerto USB de tipo C de +5 V, asegurando una larga autonomía y facilidad de carga.
