Osciloscopios de 12 bits HDO1000 y HDO4000

6456
0

Con una resolución vertical de 12 bits, los nuevos osciloscopios HDO1000 y HDO4000 también incluyen un modo que podemos activar opcionalmente de 16 bits.

RIGOL Technologies, compañía especializada en productos de prueba y medición, presenta sus nuevas series de osciloscopios HDO1000 y HDO4000, basados en el nuevo chipset ASIC que ha desarrollado la misma empresa.

La serie HDO1000 presenta una velocidad de muestreo de 2 GSa/s, y se encuentra disponible en una configuración con dos canales y otra de cuatro canales, con anchos de banda de 70, 100 y 200 MHz. La máxima profundidad de memoria que ofrecen es de 100 Mpts.

El ajuste vertical mínimo que presenta esta serie de osciloscopios es de 500 µV/DIV, y también presenta un nivel de ruido muy bajo, de tan solo 50 µVrms.

Por su parte, la serie HDO4000 cuenta con un diseño preparado para soportar anchos de banda de 200, 400 y 800 MHz, con una velocidad de muestreo que duplica la de la serie anterior, llegando a los 4 GSA/s.

Dicha serie también supera a la anterior en lo que respecta a la profundidad de memoria, con 500 Mpts, y se encuentra disponible en configuraciones de cuatro canales. Su ajuste vertical mínimo es de 100 µV/DIV, y tenemos disponibles dos impedancias distintas, de 1 Megaohmio y de 50 Ohmios, que podemos configurar en los HDO4000.

Propiedades comunes a los nuevos osciloscopios

Así, gracias al diseño del chipset ASIC, en este caso el nivel de ruido que presenta es también muy bajo, de tan solo 18 µVrms aproximadamente.

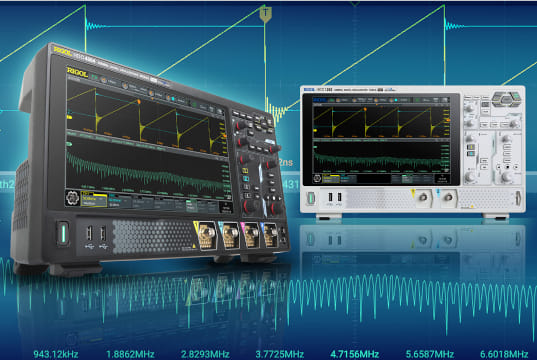

Osciloscopios HDO1000 y HDO4000

Gracias a que ambas series poseen una resolución vertical de 12 bits, estos nuevos osciloscopios de RIGOL son capaces de detectar incluso las desviaciones de amplitud más pequeñas. Además, si queremos ir más allá de estos guarismos, podemos activar el modo de alta resolución de 16 bits que ambas series permiten.

Esto significa que tendremos resoluciones muy altas tanto en áreas verticales como en horizontales, que se combinarán con una memoria muy profunda, redundando todo ello en la expansión de la diversidad de análisis que podemos llevar a cabo.

Entre estos últimos se cuentan las mediciones de rendimiento de switching en el dominio de potencia, los testeos automatizados en fábricas, el análisis de protocolos para buses serie en la electrónica de los vehículos, o las mediciones en circuitos electrónicos entre otros.

Finalmente, podemos encontrar más información sobre la serie HDO1000 aquí, mientras que para informarnos sobre la HDO4000 tendremos que ir aquí.
