Plataforma de test y medida

3243
0

La nueva plataforma de test y medida STEMlab 250-12 cumple los requisitos de entornos industriales, centros de investigación, test y medida y adquisición de datos.

Red Pitaya anuncia el lanzamiento de una plataforma STEMlab de gama alta. STEMlab es un entorno de test y medida diseñado para ofrecer una alternativa económica a los instrumentos de medida y control más costosos.

STEMlab 250-12 aporta mejoras en rendimiento de hardware, control de software y funciones de hardware adicionales con respecto a productos STEMlab-125 y, por lo tanto, satisface las necesidades de entornos industriales, centros de investigación, test y medida y aplicaciones de adquisición de datos.

Su FPGA permite aumentar las capacidades de procesamiento en tiempo real y acelerar las prestaciones front y back-end analógicas.

Con un diseño pequeño y portátil, la plataforma de test y medida también proporciona los beneficios del acceso remoto a través de una interfaz de usuario de web app (mediante Ethernet o Wi-Fi).

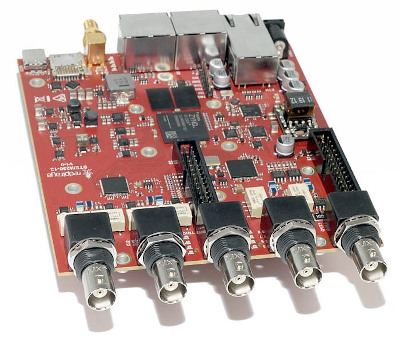

El nuevo STEMlab 250-12 es un módulo de adquisición de señal de dos canales, 250 Msps y 12 bits y generación de señal de dos canales, 250 Msps y 14 bits con Zynq 7020 Dual-Core Arm Cortex-A9 CPU y FPGA, memoria DDR de 1 GB y conectividad Ethernet de 1 Gbit.

La precisión y la calidad de señal quedan garantizadas con una resolución de convertidor A/D de 12 bits, una respuesta de frecuencia de ±0.5 dB (hasta 45 MHz) y -3 dB a 60MHz y un aislamiento de canal de >60 dB (DC a 100 MHz).

Las salidas pueden generar señales de DC a 60 MHz, con una tensión de salida de ±5 V para una carga de 50 Ω a ±10 V para cargas de elevada impedancia.

Software en la plataforma de test y medida

Plataforma de test y medida

El nuevo dispositivo también se caracteriza por control de software para los atenuadores, la ganancia y el nivel de trigger. Existe una entrada de trigger a través de un conector BNC en el panel frontal y una entrada de reloj de referencia (10 MHz) en un conector SMA en el panel trasero.

La captura de señal es rápida, con un tiempo en subida / caída de 13 ns (entrada 1/20) y 11 ns (entrada 1/1). Y entre las interfaces estándares en el STEMlab se encuentran USB, SPI, I2C y dieciséis GPIO.

Las características se completan con cuatro entradas y salidas analógicas y compatibilidad con Power over Ethernet (PoE).
