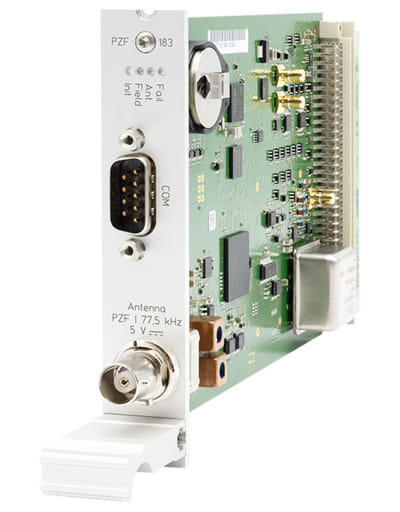

El receptor de correlación PZF IMS-PZF183 para DCF77 anunciado por MENTAdata, permite la generación de frecuencias y pulsos estándares.
Meinberg sabe que garantizar la seguridad de suministro a veces implica el rediseño de productos para permitir una transición entre diferentes soluciones y esto es lo que ha hecho con el receptor de correlación (Eurocard) PZF IMS-PZF183.
Dado que algunos componentes usados en los módulos IMS-PZF182 ahora se encuentran descatalogados, los ingenieros de la compañía han recreado un reloj de referencia PZF utilizando componentes nuevos y meticulosamente validados para que los usuarios que dependen de los receptores DCF77 tengan la confianza de contar con un suministro fiable durante años.
Este receptor IMS-PZF ofrece un módulo de reloj de radio de onda larga con tecnología desarrollada “desde cero” específicamente para tareas de sincronización de tiempo y frecuencia.
Servicio de sincronización
El IMS-PZF183 dota de una referencia de tiempo y frecuencia de alta precisión para el sistema Meinberg IMS y está diseñado para recibir señales desde el servicio de sincronización DCF77 que, ubicado en Mainflingen (Fráncfort – Alemania), proporciona recepción en lugares tan lejanos como Escandinavia y el norte de África.
A pesar de ello, los mejores resultados para aplicaciones comerciales que dependen de una sincronización continua se logran con la recepción en Europa occidental.
Funcionalidad
Este modelo resideñado puede leer datos de fecha y hora desde la emisión de señales de radio de onda larga DCF77 en 77,5 kHz. Una vez que el receptor PZF se sincroniza con éxito con la señal de referencia de onda larga, genera una referencia de fase PPS (pulso por segundo) y una referencia de frecuencia de 10 MHz.
Posteriormente, los PPS y las referencias de 10 MHz se reenvían a los módulos IMS instalados para ser emitidos directamente o servir como base para la generación de otras señales de salida para una amplia variedad de aplicaciones.
Además, el reloj IMS-PZF genera pulsos por segundo (PPS) y por minuto (PPM) y señales de código de tiempo IRIG.
Al evaluar la secuencia pseudoaleatoria (PZF), que es parte de la señal DCF77 además de la modulación de amplitud, el reloj PZF puede reproducir un patrón de tiempo en el rango de los milisegundos, Esto permite la generación de pulso y un ajuste preciso en el oscilador principal del receptor.
El nuevo receptor de correlación PZF con interfaz RS-232 posee varias opciones de oscilador: OCXO-SQ, OCXO-HQ y OCXO-DHQ
Si estás interesado en más datos sobre el nuevo receptor de correlación PZF IMS-PZF183 de alta precisión, escríbenos desde aquí.
