Sistemas de prueba y medición personalizados M2p

4026
0

Disponibles en forma de tarjetas PCIe de medio tamaño instalables en casi cualquier ordenador PC de sobremesa, los sistemas de prueba y medición personalizados M2p ofrecen diversas variantes de generadores de señal y digitalizadores.

Spectrum Instrumentation anuncia que su serie de tarjetas PCIe de la familia M2p queda completada con la reciente adición de su nueva tarjeta de E/S digital.

Gracias a esta adición, que viene a sumarse al amplio conjunto de digitalizadores y generadores de formas de onda arbitrarias, los usuarios de estos sistemas pueden crear sistemas multicanal de prueba y medición que se ajusten a sus necesidades concretas de adquisición se señal y generación de formas de onda, en un rango de velocidad de hasta 125 millones de muestras por segundo, y todo ello de una forma también económica.

Estas tarjetas M2p tienen una longitud que es de PCI Express half-length, de manera que podemos insertarlas en casi cualquier ordenador PC de sobremesa para facilitar la creación de un sistema que se adapte perfectamente a las especificaciones requeridas.

Características y posibilidades

La serie de sistemas de prueba y medición personalizados M2p de Spectrum consiste en 39 productos distintos correspondientes a tres clases de instrumentación distintas. Entre estos, disponemos de veinticuatro digitalizadores para la adquisición de señal analógica, catorce AWGs para la generación de señal analógica, y una tarjeta de E/S digital que puede adquirir tanto como generar señales digitales de alta velocidad.

Al encontrarse disponibles todas estas tarjetas en formato PCIe, ofrecen una alta velocidad de transmisión de datos, y podemos instalarlas en prácticamente cualquier ordenador de escritorio o bien en un chasis de expansión PCIe para acceder al hardware y al software de PC que constituye el estado del arte.

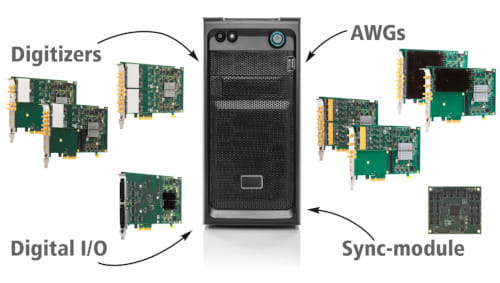

Sistemas de prueba y medición personalizados M2p

Para adquirir o generar señales analógicas con gran precisión y resolución, las tarjetas AWG y de digitalizador emplean tecnología de vanguardia de 16 bits. Las tarjetas individuales ofrecen uno, dos, cuatro u ocho canales completamente sincronizables y se encuentran disponibles en una variedad de velocidades.

Por su parte, los digitalizadores ofrecen velocidades de muestreo de hasta 5, 20, 40, 80 o 125 MS/s, mientras que los AWGs presentan velocidades máximas de salida de 40, 80 o 125 MS/s.

Para cubrir las aplicaciones que requieren de un gran número de canales digitales, como el análisis lógico o la generación de patrones, la familia M2p también dispone de una tarjeta dedicada para tal tarea, la M2p.7515-x4.

Finalmente, tenemos a nuestra disposición toda la información sobre estos sistemas personalizables y adaptables a las necesidades de los usuarios en el sitio web de Spectrum.
