Sistemas digitalizadores Star-Hub en el rango de GHz y hasta 16 canales

5385
0

Adquisición de datos multicanal simplificada Star-Hub a velocidades de muestreo de hasta 10 GS/s: una nueva opción que ofrece una forma fácil de crear sistemas de adquisición de datos multicanal con velocidades de muestreo ultrarrápidas.

Denominada Star-Hub, esta opción permite la conexión de hasta 8 de los digitalizadores PCIe de la serie M5i.33xx, buque insignia de la compañía Spectrum Instrumentation.

Las tarjetas individuales comparten señales de reloj y disparo comunes, lo que garantiza una mínima desviación de fase y desplazamiento de temporización entre todos los canales.

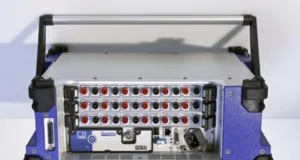

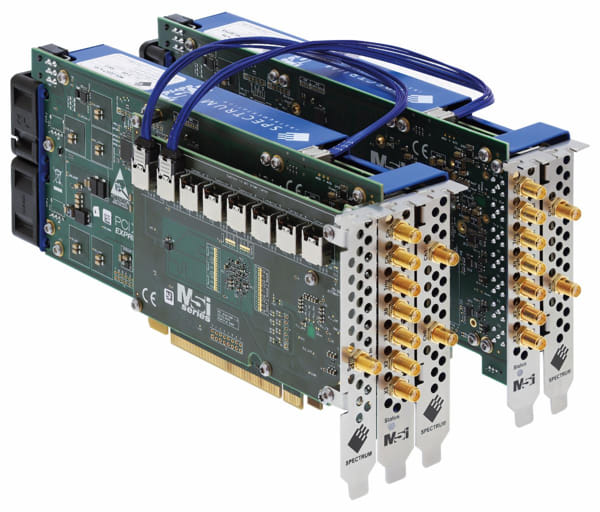

Así, la opción Star-Hub se instala montando un módulo adicional en cualquiera de las tarjetas de la serie M5i en el sistema multicanal. Utilizando cables coaxiales precisamente emparejados y blindados, la placa distribuye entonces el reloj a cada módulo y sincroniza de manera precisa el evento de disparo con el reloj del sistema.

Principales aplicaciones

Inicialmente, Star-Hub puede utilizarse con cualquiera de las tarjetas de la familia de digitalizadores M5i.33xx. Se dispone de siete modelos diferentes que ofrecen uno o dos canales, tasas de muestreo de 3.2 a 10 GS/s, resolución vertical de 12 bit y anchos de banda de 1 a 4.7 GHz. Las tarjetas pueden procesar una amplia gama de señales y cuentan con rangos de voltaje de entrada programables, control de desplazamiento, amplias memorias internas, funciones de disparo avanzadas y varios modos de adquisición diferentes.

Sistemas digitalizadores Star-Hub en el rango de GHz con hasta 16 canales

Junto con Star-Hub, la alineación te permite construir sistemas de adquisición de datos con 2 a 16 canales, muestreando a velocidades de hasta 5 GS/s, o hasta 8 canales a la máxima velocidad de muestreo de 10 GS/s.

Por otra parte, los usuarios también pueden optar por utilizar el reloj interno del sistema Star-Hub, que ofrece una precisión mejor que ±1 ppm, o un reloj externo, a través de un conector SMA en el panel frontal. Mientras, para minimizar cualquier desviación de temporización de canal a canal, se dispone de un ajuste de desviación programable para cada tarjeta conectada. Esta característica permite desplazamientos de tiempo de hasta 200 ps (10 GS/s) o 312 ps (3.2 y 6.4 GS/s) del reloj de cada tarjeta individual.

Esto proporciona una forma sencilla para que los usuarios corrijan cualquier disparidad de temporización que pueda estar presente en su configuración específica.
