La serie PBDH0400 permite mediciones de alta precisión en dispositivos electrónicos de potencia de nueva generación para aplicaciones en automoción y energías renovables.

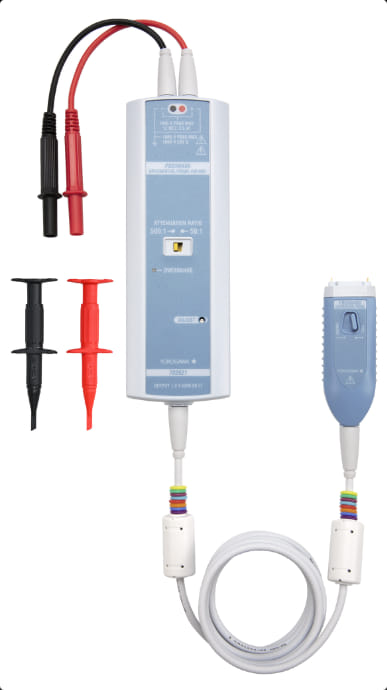

La empresa Yokogawa Test & Measurement Corporation lanza al mercado la serie PBDH0400, una sonda diferencial que soporta un voltaje máximo de entrada de 2000 V y un ancho de banda de hasta 400 MHz.
La serie PBDH0400 ha sido diseñada para cubrir las necesidades de medición en el desarrollo de dispositivos de potencia de alta velocidad, clave en la creación de una sociedad sostenible.
En el contexto actual, marcado por la necesidad de avanzar hacia la descarbonización, se requieren mayores niveles de eficiencia energética en motores e inversores utilizados en el transporte y en productos relacionados con las energías limpias, como la generación solar.
Esto resulta especialmente relevante en el sector de la electrónica de potencia, donde la tecnología basada en carburo de silicio (SiC) ha impulsado el desarrollo de dispositivos de nueva generación que demandan capacidades de medición de señales de alta tensión y alta velocidad con gran precisión.
En este tipo de aplicaciones, las mediciones deben realizarse desde un potencial no conectado a tierra, lo que hace necesario el uso de sondas diferenciales en lugar de sondas estándar.
La serie PBDH0400 se suma al catálogo de Yokogawa para cubrir estas demandas, con un diseño que facilita la medición de alta tensión y señales de alta velocidad, contribuyendo a una mayor eficiencia energética.
Medición de alta tensión y ancho de banda amplio
La serie PBDH0400 incluye dos modelos: el 702922, que admite un voltaje máximo de entrada de 2000 V, y el 702921, con un voltaje máximo de 1000 V. Estas sondas ofrecen un ancho de banda amplio, lo cual permite la observación precisa de señales de cambio rápido, fundamental en aplicaciones para vehículos eléctricos y energía renovable.
Gracias a esta capacidad, los desarrolladores de inversores de nueva generación pueden monitorizar detalladamente cambios sutiles en señales de alta velocidad, como aquellas de conmutación.
Además, la sonda presenta una excelente resistencia al ruido, lo que permite detectar fenómenos indeseados en la señal, como el overshoot y el ringing, evitando así anomalías imprevistas en el comportamiento de los circuitos.
Alimentación y configuración automática
La serie PBDH0400 destaca también por su interfaz de sonda Yokogawa, que elimina la necesidad de una fuente de alimentación externa cuando se conecta a un osciloscopio Yokogawa.
Esto optimiza el coste y el espacio de instalación. A su vez, la relación de atenuación de la sonda se configura automáticamente a través de esta interfaz, lo que permite iniciar las mediciones de forma inmediata tras la conexión al instrumento. Al combinarse con los osciloscopios DLM5000HD o DLM3000HD de 12 bits, la serie PBDH0400 permite realizar mediciones de alta tensión con amplio ancho de banda y alta resolución.
Mercados y aplicaciones principales
La serie PBDH0400 está dirigida a sectores como la electrónica automotriz y la electrónica de potencia, incluyendo dispositivos electrónicos, inversores y dispositivos de generación de energía, así como a otros ámbitos de la electrónica en productos de consumo, como electrodomésticos y sistemas de climatización.
En el sector de la mecatrónica, la serie resulta útil en la evaluación de dispositivos industriales, incluyendo motores de alta eficiencia, robots y sensores.
Dentro de sus aplicaciones, la PBDH0400 permite evaluaciones de alta precisión de señales de conmutación rápida en inversores para vehículos eléctricos y es ideal para análisis de potencia y confirmación de funcionamiento de dispositivos de potencia basados en carburo de silicio (SiC) y nitruro de galio (GaN).
Además, facilita el diseño y la evaluación de circuitos electrónicos, así como el análisis y la prueba de dispositivos industriales.
