TMT4 Margin Tester, solución para pruebas PCIe Gen 3 y Gen 4

8877
0

El nuevo TMT4 Margin Tester rompe las convenciones de las pruebas PCIe y ofrece tiempos de prueba rápidos.

Tektronix anuncia una nueva categoría de productos que revoluciona las pruebas de PCI Express, transformando el tiempo de comercialización, el costo y la accesibilidad.

La configuración Plug-and-Play y la interfaz fácil de usar se combinan para brindar en minutos resultados que, hasta ahora, requerían horas o incluso días de configuración y prueba, lo que a menudo elevaba los costos a siete cifras.

Así, TMT4 Margin Tester abre nuevos caminos como una herramienta de prueba especializada para el diseño y la validación de placas base PCIe Gen 3 y Gen 4, tarjetas complementarias y diseños de sistemas.

Si bien las pruebas de PCIe normalmente requieren sistemas de prueba complejos e ingenieros con gran experiencia y conocimiento, permite a los ingenieros en todos los niveles de experiencia evaluar el estado de los enlaces del transmisor (Tx) y el receptor (Rx) más rápido que nunca, reduciendo en gran medida el tiempo para mercado y costo de propiedad.

Por otro lado, la plataforma es compatible con la mayoría de los factores de forma de PCIe comunes, incluidos CEM, M.2, U.2 y U.3, con capacidades de prueba de hasta 16 carriles en los valores preestablecidos de PCIe 0-9, utilizando un solo conector estándar.

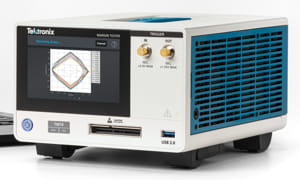

TMT4 Margin Tester, solución para pruebas PCIe Gen 3 y Gen 4

El TMT4 Margin Tester está diseñado para complementar los sistemas completos de prueba de validación y cumplimiento que consisten en osciloscopios y BERT, al permitir descubrir problemas antes en el proceso de diseño antes de un examen en profundidad con equipos tradicionales.

Funciones que definen categorías

  • El modo de escaneo rápido permite la evaluación del estado del enlace para dispositivos Gen 3 o Gen 4, hasta 16 carriles, en minutos, no en horas o días.
  • El modo de escaneo personalizado proporciona información más detallada al permitir a los usuarios escanear dispositivos Gen 3 o 4, hasta 16 carriles, a través de los ajustes preestablecidos de PCIe 0-9 (hasta 160 combinaciones) en tan solo 20 minutos.
  • La instalación y configuración sencillas minimizan la necesidad de que los ingenieros de alto nivel realicen evaluaciones del estado de los enlaces de sus diseños.
  • Capacidad completa del protocolo Tx/Rx que permite la evaluación del estado del enlace de las tecnologías de comunicación PCIe Gen 3 y Gen 4 en ambos lados del enlace en una sola caja.
  • Las capacidades de prueba de varios carriles permiten a los usuarios mejorar significativamente los tiempos generales de prueba al reducir la cantidad de cambios de conexión necesarios para realizar la prueba.
  • La visibilidad de los parámetros de entrenamiento del enlace proporciona información adicional sobre qué ecualización se utilizó para formar el enlace.
  • Variedad de adaptadores compatibles con los factores de forma PCIe más comunes para una fácil conexión a la placa base y DUT de tarjetas adicionales, incluidos CEM, M.2, U.2 y U.3.

Y, si precisas de más información sobre el TMT4 Margin Tester, visita http://www.tek.com/en/products/pciemargintester
