ZNH analizador vectorial portátil de redes hasta 26,5 GHz

5284
0

Rohde & Schwarz anuncia el nuevo ZNH, un analizador vectorial portátil de redes de dos puertos de hasta 26,5 GHz que permite realizar análisis de cables y antenas, así como también medidas de todos los parámetros S.

Intuitivo, fácil de configurar y con una carcasa compacta sin ventilador para aplicaciones de campo, ayuda a detectar y reparar cables de RF y componentes defectuosos de sistemas de comunicaciones.

También puede caracterizar componentes hasta 26,5 GHz en el campo y el laboratorio.

Además, el nuevo analizador viene de serie con funciones fundamentales como la capacidad de realizar medidas de cables y antenas, así como medidas de todos los parámetros S con dos puertos.

Por otro lado, tiene un atenuador de paso integrado en el receptor en ambos puertos que lo protege contra sobrecargas.

Aplicaciones pensadas para los profesionales

La arquitectura de cuatro receptores del ZNH permite calibraciones UOSM (Unknown THROUGH, OPEN, SHORT y MATCH) y, gracias a características imbatibles de rendimiento de RF como son el bajo ruido de traza (0,0025 dB RMS), el rango dinámico de 100 dB, la potencia máxima de salida de 0 dBm y hasta 16,001 puntos de medida, resulta la opción ideal para la instalación y el mantenimiento de sistemas de comunicaciones de RF y la caracterización de componentes básicos de RF.

Para esto, cuenta con otras opciones adicionales como un medidor de potencia, la medida de impulsos, la relación de onda y las cantidades de onda, características que permiten a los ingenieros realizar el mantenimiento y el restablecimiento rápido de los sistemas de radar y satélite. Las opciones se activan mediante un código clave de software.

También es ideal para los laboratorios de I+D, las líneas de producción y las universidades, donde el espacio y los presupuestos son limitados, así como para la realización de medidas en componentes de RF en la producción como filtros, amplificadores, cables, conectores y antenas.

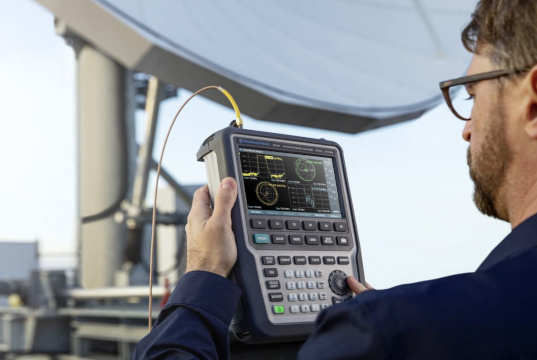

ZNH analizador vectorial portátil de redes hasta 26,5 GHz

En cuanto a sus propiedades físicas, pesa solo 3 kg y tiene un factor de forma pequeño, un diseño sin ventilador, batería de larga duración y grandes teclas bien separadas para una operación cómoda con guantes, convirtiéndolo en la opción ideal para el trabajo de campo.

La pantalla multitáctil de 7” utiliza gestos táctiles similares a los de los teléfonos inteligentes en aplicaciones de laboratorio.

El software gratuito InstrumentView y MobileView permite el envío de los datos de medida directamente desde el campo al laboratorio para realizar un análisis paralelo.
