Con la expansión de la serie de analizadores vectoriales de redes SNA5000A a 26,5 GHz, el fabricante SIGLENT Technologies completa su gama de tecnología de medición de microondas y aborda la creciente demanda.
Así, presenta la expansión de la serie de analizadores vectoriales de redes SNA5000A, que se lanzó hace aproximadamente 18 meses (esta fue la noticia de su lanzamiento).
Los dos nuevos modelos están disponibles en los anchos de banda de 13,5 y 26,5 GHz. Tras la introducción del generador HF SSG5000A (hasta 20 GHz) y el analizador de espectro SSA5000A (hasta 26,5 GHz) en septiembre de 2022, SIGLENT completa ahora su gama de soluciones tecnológicas de medida HF hasta 26,5 GHz.
Mejoras incorporadas en los nuevos analizadores

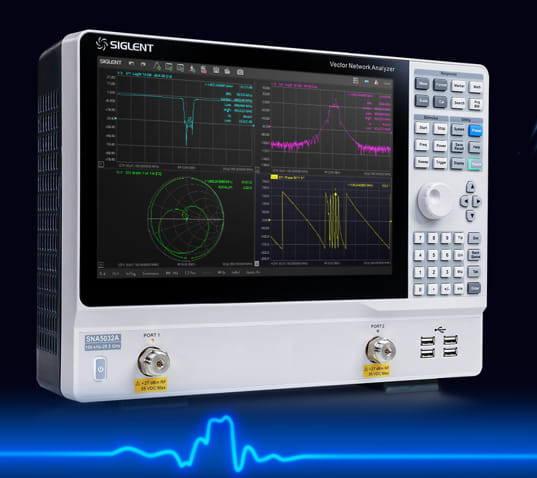

A diferencia de los modelos existentes de la serie SNA5000A, que están disponibles como analizadores de 2 o 4 puertos, los nuevos modelos (SNA5022A/SNA5032A) solo se ofrecen en la versión de 2 puertos por el momento.
Además, su rango dinámico abarca 125 dB y permite, por ejemplo, un análisis preciso de la banda de parada de un filtro sin perder de vista la banda de paso. Se pueden medir todos los parámetros S típicos y, con los dispositivos de 4 puertos, también todos los parámetros S diferenciales.
Con la ayuda de las opciones SNA5000-TDA (Time Domain Analysis) o SNA5000-TDR (Advanced Time Domain Analysis) es posible realizar análisis en el dominio del tiempo. Esto incluye, entre otras cosas, la visualización del diagrama de ojo y la medición del jitter. Como opción, la serie también se puede complementar con la función de analizador de espectro.
Nuevas posibilidades para los técnicos
La precisión de un analizador de redes está muy relacionada con la precisión de la calibración. Dependiendo de la aplicación, son necesarias diferentes técnicas de calibración para obtener resultados óptimos.
La serie SNA5000A ofrece una variedad de opciones para esto:
- El plano de referencia cambiable, la coincidencia de puertos y la incrustación/desincrustación de las tomas de prueba permiten reducir las influencias externas.
- Los VNA de la serie SNA5000A ofrecen cinco tipos de barrido: barrido de frecuencia lineal y logarítmico, barrido de potencia de salida, barrido en el dominio del tiempo y barrido segmentado.
- El editor de fórmulas y la prueba de máscara ayudan al desarrollador en el análisis de su objeto de prueba y aceleran la evaluación y verificación.
- La gran pantalla táctil de 12 pulgadas se puede configurar de manera flexible para que se puedan mostrar claramente varias ventanas con diferentes medidas.
- El menú contextual ayuda con la configuración y ofrece acceso rápido a las funciones más importantes.
Además, el analizador admite ratón y teclado externos y se puede controlar desde la computadora con el servidor web integrado sin software externo.
Finalmente, hay más detalles y características en www.siglenteu.com/vector-network-analyzer/SNA5000A/
