La nueva serie de analizadores vectoriales de redes SNA6000A ofrece modelos con anchos de banda de 13,5 y 26,5 GHz, y configuraciones de 2 y 4 puertos, con opciones avanzadas como Direct Receiver Access y capacidades de análisis en el dominio del tiempo, ideal para aplicaciones de alta frecuencia y desarrollo digital.

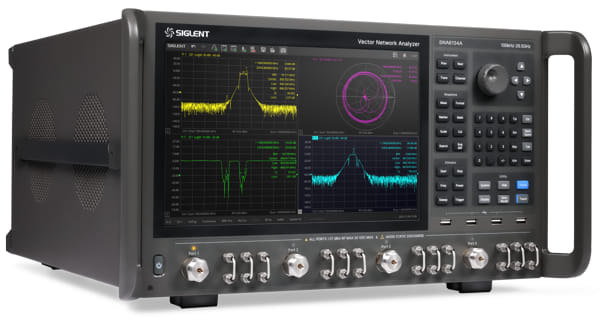

Siglent presenta su nueva serie de analizadores vectoriales de redes SNA6000A, diseñada para cumplir con las exigencias de los diseños RF modernos.
Esta serie se compone de ocho modelos que abarcan anchos de banda de 13,5 y 26,5 GHz, disponibles en configuraciones de 2 y 4 puertos. Además, cada modelo se ofrece en una versión estándar o en una versión extendida (SNA61xxA) con Direct Receiver Access (DRA), lo que proporciona una mayor flexibilidad y rendimiento para aplicaciones avanzadas.
Principales propiedades
Para empezar, el nuevo analizador vectorial SNA6000A destaca por su amplio rango dinámico, superior a los 135 dB, lo que lo convierte en una herramienta esencial para análisis detallados de señales débiles, incluso en presencia de señales más fuertes. Este alto rango dinámico es crucial para medir componentes como filtros con baja pérdida de inserción y alta atenuación en la banda de rechazo, lo que mejora la integridad de la señal y la precisión en la calibración, reduciendo la distorsión.
En aplicaciones prácticas, la calibración por sí sola no puede eliminar todas las influencias externas, como cables o adaptadores. Por ello, la serie SNA6000A incluye herramientas avanzadas para mitigar estas interferencias, como la posibilidad de ajustar el plano de referencia, la eliminación de adaptadores y la incorporación de funciones de embedding y de-embedding, lo que permite una caracterización más precisa del dispositivo bajo prueba.
Mientras, el analizador también incluye funciones de Reflectometría en el Dominio del Tiempo (TDR), que añaden la capacidad de diagnosticar y caracterizar rutas de señal, líneas y cables.
Estas funciones se pueden activar mediante las opciones SNA6000-TDA y SNA6000-TDR, que permiten generar diagramas de ojo, esenciales para evaluar la integridad de la señal en comunicaciones digitales de alta velocidad.
Asimismo, la combinación de TDR con el VNA permite realizar análisis de jitter, fundamentales para examinar la estabilidad temporal de las señales, aspecto clave en el desarrollo digital de alta velocidad.
Capacidades avanzadas de análisis en el dominio del tiempo
Otra característica adicional destacada es la posibilidad de actualizar el analizador para realizar mediciones en pulsos. Esta capacidad es particularmente útil en la caracterización de componentes de alta frecuencia en condiciones operativas reales, como sistemas de radar y comunicaciones.
El análisis de pulsos permite evaluar con precisión operaciones de conmutación rápida y optimizar el rendimiento de aplicaciones sensibles al tiempo.
La integración de la función de análisis de espectro en el analizador vectorial de redes (VNA) amplía aún más sus capacidades, permitiendo un análisis preciso de armónicos, productos de intermodulación y otros efectos no lineales.
Así, dicha opción, denominada SNA6000-SA, resulta especialmente útil en el desarrollo y prueba de amplificadores de alta frecuencia, osciladores y sistemas de comunicación. La combinación de VNA y análisis de espectro en un solo dispositivo, no solo ahorra espacio y costos, sino que también permite una caracterización más profunda de los componentes de alta frecuencia.
Otras opciones disponibles
En principio, incluyen el análisis escalar de mezcladores (SNA6000-SMM), ideal para medir componentes que convierten frecuencias, y la opción de análisis de materiales, que permite determinar parámetros clave como la permitividad y la permeabilidad, fundamentales en aplicaciones electrónicas.
El analizador también integra un editor de fórmulas y soporte para pruebas con máscaras, acelerando el proceso de evaluación. La pantalla táctil de 12 pulgadas facilita la visualización simultánea de varias ventanas con diferentes mediciones, permitiendo un control total del equipo.
Amplia conectividad incorporada
Para la caracterización de redes RF de gran escala dentro de sistemas de prueba multipuerto, el SNA6000A puede conectarse con la serie de matrices de conmutación SSM5000A de Siglent.
Disponible en configuraciones de 2 o 4 puertos de entrada, este sistema puede capturar parámetros S en hasta 24 puertos de salida, ofreciendo una solución personalizada para pruebas de dispositivos.
Mientras, la conexión se realiza a través de USB o LAN, con detección automática de la matriz y asignación de puertos, lo que permite operar el sistema de manera integrada con el firmware del VNA.
