Cargas CC programables de 300 y 1000 W

3898
0

Los modelos de la serie SFL son cargas CC programables de 300 y 1000 W con múltiples modos operativos que ofrecen rapidez de respuesta y arranque lineal desde 0 V.

TDK-Lambda anuncia la serie SFL de cargas CC electrónicas programables, compuesta por modelos con niveles de potencia de 300 y 1000 W y una ratio máxima de 120 o 500 V.

Las unidades SFL incorporan un control de feedback de corriente de alta velocidad que elimina el exceso de corriente de carga y la oscilación para generar una forma de onda de carga estable y predecible durante el encendido o una operación dinámica.

Cada producto es capaz de rendir en siete modos de carga diferentes y cuatro modos operativos. Esta flexibilidad permite al usuario realizar hasta diecisiete tipos de pruebas de carga en fuentes de alimentación DC, celdas de combustible, baterías y otros componentes a la hora de caracterizar su rendimiento.

Además, estas cargas CC se pueden programar para múltiples tipos de carga, incluyendo corriente constante, resistencia constante, potencia constante, control externo, cortocircuito y tensión constante con un límite de corriente.

Los modos operativos son: normal, carga pulsada (tiempo dinámico y frecuencia), generación de forma de onda compleja y «barrido – sweep» para poder testar y determinar las características de corriente de tensión, la sobrecarga y el límite de potencia del producto. La serie SFL también se distingue por una operación de baja tensión, sin demora de encendido y operación desde 0 V.

También están disponibles las conexiones de carga frontal y trasera y se pueden adquirir los accesorios para montaje en rack de 19″.

La serie SFL, que cuenta con dos años de garantía, es compatible con las normas IEC/EN 61010-1 de seguridad y EN61326-1: 2013 (Clase A) para EMC. Estas cargas poseen los marcados CE y UKCA.

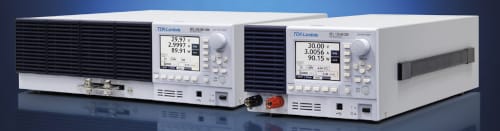

Cargas CC programables de 300 y 1000 W

Otras características en la serie SFL

Para empezar, los tiempos de subida y caída de corriente de carga (slew rate) se pueden controlar a un máximo de 30 A/µs y la memoria interna puede almacenar y “recordar” ocho parámetros de carga diferente. La señal de salida de disparo aislada se usa para la captura de la forma de onda de carga pulsada en un osciloscopio de almacenamiento o la sincronización de equipos de pruebas.

Mientras, es posible conectar en paralelo hasta diez unidades en una configuración maestro-esclavo para responder a los requisitos de carga de mayor potencia usando un cable Ethernet RJ45 de unidad a unidad. También se pueden conectar múltiples cargas SFL para separar aquellos dispositivos que utilizan un cable para el control de carga sincronizado y la operación dinámica.

Los métodos de control estándares abarcan un display de panel frontal LCD a color de 89 mm, una interfaz EXT analógica remota y una interfaz USB (2.0) digital remota. Asimismo, se encuentra disponible una interfaz IEEE (488.1) de panel trasero opcional (con una interfaz DIDO para una interconexión PLC) y una interfaz de medida de ruido y rizado de salida que permite efectuar las mediciones sin necesidad de un osciloscopio.

Su entrada de 85 a 264 Vac respalda su uso global. Las cargas integran funciones de protección y señales indicadores, incluyendo protección ante sobrecarga, límite de potencia, sobrecalentamiento, sobretensión y conexión inversa.

Con un rango de temperatura operativa de 0 a +40 °C, los modelos de 300 W miden 215 x 420 x 128,6 mm (3U) y pesan 6,5 kg, en tanto que las cargas de 1000 W tienen unas dimensiones de 430 x 450 x 128,6 (3U) y un peso de 13 kg. Todas las variantes se pueden transportar usando el asa lateral.

¿Interesado en conocer otras características o sus precios?, pues tenéis más información en sus distribuidores DISTRON, FACTRON, Kolbi Electrónica o MECTER, o en este enlace del fabricante.
