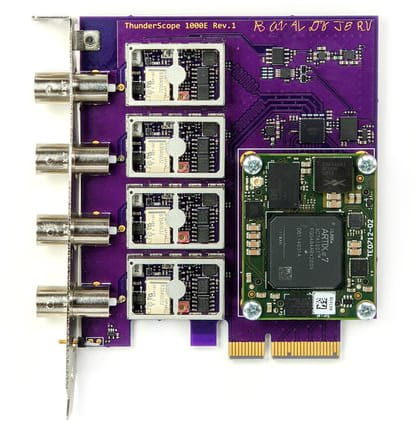

Pensado para ser potente y portable, el osciloscopio definido por software ThunderScope se utiliza en conjunción con un ordenador portátil, que lo dota de toda su potencia de almacenamiento y proceso.
El ThunderScope es, según los responsables del proyecto que se financia mediante micromecenazgo (crowdfunding) a través del servicio CrowdSupply, el primer osciloscopio diseñado para Thunderbolt.
Y lo que permite es tomar muestras de datos a tiempo real desde un ordenador a velocidades que sobrepasan el Gigabit por segundo, además de eliminar las limitaciones de los osciloscopios tradicionales gracias a su moderno diseño y a sus potentes capacidades de procesamiento de los datos capturados.
Además de realizar las mediciones de una forma fácil y rápida, el osciloscopio definido por software ThunderScope sustituye la interfaz de usuario tradicional con un formato de multiventana que ofrece soporte a las modernas funcionalidades de accesibilidad.
La memoria dedicada al almacenamiento de muestras se ve ampliada desde Megabytes hasta Gigabytes, mientras que lo que antes eran listas fijas de protocolos y disparadores, ahora se ven reemplazadas con un repositorio en constante ampliación y expansión.
Su diseño es compacto, y está pensado para poder llevar cómodamente sobre el terreno en la misma bolsa en la que llevamos nuestro ordenador portátil, para conectarlo con este y trabajar desde el PC, siendo compatible tanto con el sistema operativo Microsoft Windows, como con la plataforma GNU/Linux.
Detalle de importancia en su diseño
En vez de cortar el ancho de banda de los canales a los 100 MHz, el ThunderScope los tiene a 350 MHz, gracias a lo cual puede tomar todas las ventajas de los ADCs con una velocidad de muestreo de 1 GS/s, permitiendo no solamente 100 MHz en los cuatro canales, si no 200 MHz en dos canales cualesquiera, e incluso 350 MHz en un solo canal.
Como ya he avanzado, dispone de cuatro canales de 8 bits, y los rangos de voltaje (con una sonda) van desde 1 mV hasta 10 V por división.
Para la realización de este proyecto, sus responsables han decidido volcarse en la filosofía open source, y todo el desarrollo, así como las decisiones de diseño, se encuentran detallados en su página de Hackaday.io.
