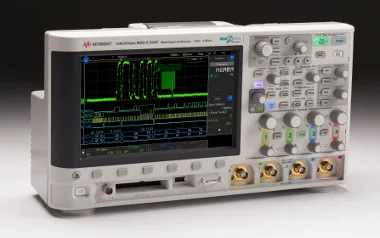

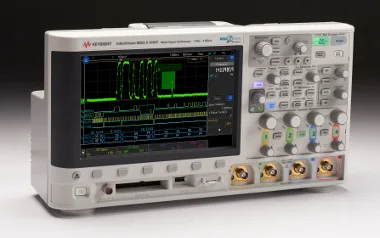

Keysight Technologies presenta los osciloscopios con pantalla táctil capacitiva de señales mixtas y con memoria digital InfiniiVision Serie 3000T X, con capacidad de disparo gráfico intuitivo. Esta nueva serie introduce por primera vez pantallas táctiles capacitivas y disparo de zona en el mercado de los osciloscopios estándar.

A medida que siguen aumentado las velocidades digitales y la complejidad de los dispositivos, las señales bajo prueba resultan más complicadas y los ingenieros tienen más problemas a la hora de aislar anomalías en los dispositivos. El disparo gráfico intuitivo, que hasta ahora no incorporaban los osciloscopios estándar, permite a los ingenieros depurar y caracterizar sus dispositivos de última generación de forma rápida y sencilla. Con él, los ingenieros pueden dibujar con el dedo un cuadro alrededor de la señal deseada en la pantalla del instrumento para crear un disparo.

La nueva serie de osciloscopios con pantalla táctil capacitiva presenta anchos de banda ampliables de 100 MHz a 1,0 GHz y varias características de referencia, además de interfaz con pantalla táctil y capacidad de disparo de zona gráfico.

Osciloscopios con pantalla táctil capacitiva Su inigualable velocidad de actualización de un millón de formas de onda por segundo permite a los ingenieros ver hasta los últimos detalles de la señal. La serie incorpora seis instrumentos en uno, incluyendo osciloscopio, canales digitales (MSO), capacidad de análisis de protocolos, voltímetro digital (DVM), generador de funciones/forma de onda arbitraria WaveGen y un contador/totalizador de hardware de 8 dígitos.

Por último, la Serie 3000T X de osciloscopios con pantalla táctil capacitiva ofrece medidas correlacionadas en el dominio del tiempo y la frecuencia utilizando por primera vez en su categoría la función FFT sincronizada para resolver problemas de medida emergentes.

Usos para los nuevos osciloscopios con pantalla táctil capacitiva

La Serie 3000T X es compatible con una gran variedad de aplicaciones de bus serie, tanto populares como emergentes: MIL-STD 1553 y ARINC 429, I2S, CAN/CAN-FD/CAN simbólico, LIN, SENT, FlexRay, RS232/422/485/UART e I2C/SPI. La nueva función FFT sincronizada permite a los ingenieros correlacionar fenómenos en el dominio del tiempo y la frecuencia en una sola pantalla.

Además, incluye modelos de 100 MHz, 200 MHz, 350 MHz, 500 MHz y 1 GHz. La configuración estándar de todos los modelos incluye 4 Mpts de memoria, memoria segmentada, matemáticas avanzadas y sondas pasivas de 500 MHz.
