Placa de adquisición de datos y osciloscopio

1013
0

Preparada para su uso en sistemas complejos como los propios de robótica y automatización, esta placa de adquisición de datos y osciloscopio puede ser combinada con otras semejantes para aumentar el número de canales.

Flexibilidad y precio contenido; estos son los dos pilares sobre los cuales se erige la placa de osciloscopio y para adquisición de datos Haasoscope, desarrollada por Andrew Haas y que busca financiación para su fabricación a través de una campaña de crowdfunding en Crowd Supply.

Haasoscope es una herramienta open source y open hardware que proporciona características de flexibilidad, tamaño contenido, y un precio contenido para las funcionalidades de osciloscopio y adquisición de datos.

El usuario puede emplear el firmware que viene de serie para la funcionalidad básica de osciloscopio, o bien optar por modificarlo para personalizar lo que el aparato puede llegar a hacer.

Es posible para el usuario agregar un avanzado algoritmo de disparador (trigger), utilizar la FPGA para procesar los datos de entrada, utilizar otros canales de E/S analógicos o digitales, o lo que se le ocurra.

Si necesitamos un mayor número de canales de entrada, es posible conectar dos Haasoscopes conjuntamente.

Esta placa de adquisición de datos y osciloscopio realizada de forma abierta es capaz de permitir la realización de sistemas altamente complejos como, por ejemplo, un robot que juegue al ping-pong, una plataforma que levite a través de tecnología magnética, o un dron que disponga de la capacidad de auto-navegación. En todos estos casos, la placa Haasoscope da respuesta a la captación de datos procedentes de sensores a altas velocidades, y el procesamiento posterior que requieren dichos datos.

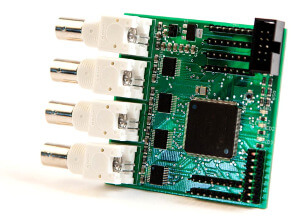

En un tamaño de 6,2×8,9 cm, proporciona cuatro canales ADC de alta velocidad de ocho bits con hasta 125 MSPS cada uno, 60 MHz de ancho de banda y entradas BNC. La FPGA es una Intel/Altera MAX10 con 8k de elementos lógicos y 387 kb de memoria (suficiente para muestras/canal de 8k para cada evento).

Aplicaciones en la placa de adquisición de datos y osciloscopio

Placa de adquisición de datos y osciloscopioEs posible utilizar esta placa para realizar un sobremuestreo conmutable para crear dos canales ADC de muy alta velocidad de hasta 250 MSPS cada uno. El firmware es reprogramable a través de JTAG con el software de Altera, el cual es gratuito para Windows y GNU/Linux.

Dispone de dos rangos de ganancias por canal: ±5 V y ±500 mV con offset DC programable, entrada AC/DC cambiable y terminación 50/1M Ohm para cada canal, cuatro LEDs programables con botón de reset, y nueva E/S analógicas adicionales con 1 MSPS (combinadas) a 12 bits. La alimentación le llega a través de USB.

Mas información en https://www.crowdsupply.com/andy-haas/haasoscope
