Las nuevas tarjetas son una poderosa alternativa a los AWG de sobremesa que a menudo se enfrentan a un cuello de botella al cargar datos para nuevas formas de onda.
Utilizando las nuevas tarjetas insignia PCIe AWG de Spectrum Instrumentation y las rentables piezas de PC COTS (Commercial-of-the-shelf), es posible generar casi cualquier forma de onda con velocidades de salida de hasta 10 Gs/s, ancho de banda de 2,5 GHz y resolución vertical de 16 bits.
Así, las tarjetas ofrecen una enorme memoria integrada de hasta 8 o 16 GB y la posibilidad de transmitir datos a una velocidad de hasta 10 GB/s directamente desde las CPU o incluso las GPU.

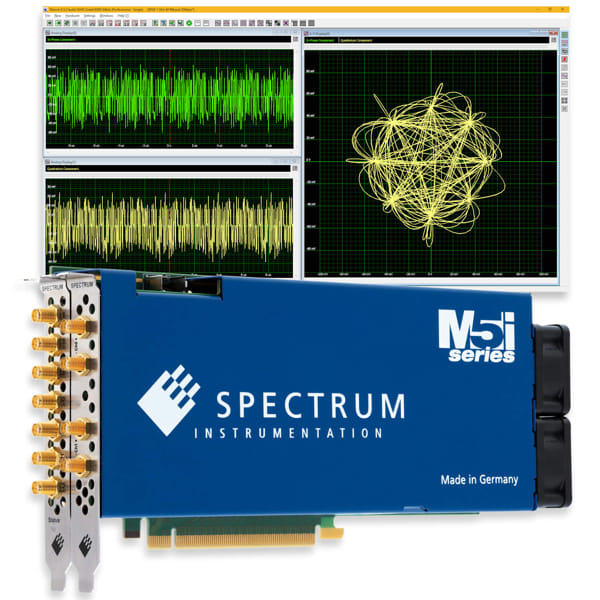

Cuatro modelos diferentes en la serie M5i.63xx AWG
Las cuatro variantes AWG ofrecen generación de formas de onda con anchos de banda de 2,5 y 1,5 GHz y velocidades de salida de 10, 5 o 3,2 Gs/s.
Además, las unidades combinan una resolución vertical de 16 bits con salidas programables a escala completa. Las salidas individuales suministran hasta ±500 mV en 50 ohmios y ±1,0 V en cargas de alta impedancia, o duplican el rango en modo diferencial.
Transmisión de datos ultrarrápida
Inicialmente, cada tarjeta viene con 2 GB de memoria integrada (8 GB opcional) y transferencia de datos de alta velocidad mediante un bus PCIe Gen 3 de 16 carriles. Este bus ultrarrápido permite que los datos se envíen a las tarjetas a una asombrosa velocidad de 10 GB/s.
Para aplicaciones exigentes, los datos pueden incluso transmitirse continuamente directamente al AWG para su reproducción en modo FIFO, un proceso que permite una producción de formas de onda casi ilimitada.
Además, se puede agregar el paquete de controladores SCAPP de Spectrum, que permite la transmisión FIFO directamente hacia y desde una GPU, y acelere aún más el procesamiento de forma de onda.
Generación versátil de formas de onda
Las formas de onda se pueden emitir en los modos de disparo único, repetido y repetición múltiple. Para maximizar la eficiencia de la memoria, la reproducción múltiple se puede usar para generar datos segmentados y también se puede combinar con la transmisión FIFO.
Y, la reproducción de forma de onda se puede iniciar mediante un simple comando de software o mediante un evento de activación. Las señales de disparo se pueden introducir en dos líneas de disparo externas.
Sistemas multicanal
Por otra parte, las tarjetas individuales tienen uno o dos canales de salida analógica. Para crear sistemas multicanal más grandes, las tarjetas se pueden conectar entre sí utilizando el módulo de sincronización de disparo y reloj Star-Hub patentado por la compañía.
Star-Hub permite que los sistemas con hasta ocho tarjetas compartan un reloj y un disparador comunes, ofreciendo velocidades de salida totalmente síncronas de 5 GS/s en hasta 16 canales, o 10 GS/s en hasta ocho canales.
Sistemas mixtos AWG y digitalizadores
Los cuatro nuevos modelos de la serie M5i.63xx AWG y las siete variantes de la serie de digitalizadores M5i.33xx están diseñados para trabajar juntos, lo que los hace ideales para su uso en sistemas de prueba de estímulo-respuesta, receptor-transmisor o de tipo cerrado.
Por ejemplo, si se utilizan dos Star-Hubs, se pueden construir sistemas MIMO ultrarrápidos que contengan hasta 8 AWG y 8 digitalizadores. Esto permite la creación de sistemas con hasta 16 canales de transmisión y 16 canales de recepción, cada canal con 5 GS/s.
Fácil conexión con otros dispositivos
Por otro lado, para facilitar la integración en el sistema, el panel frontal alberga cuatro conectores SMA multifunción.
Estos pueden realizar una variedad de tareas de entrada/salida como E/S digitales asíncronas, salidas digitales síncronas, salidas de activación, indicadores de estado de ejecución y armado, o el reloj del sistema.
Al cambiar las líneas de E/S multifunción a salidas digitales, se pueden agregar otros cuatro canales de salida síncronos al AWG. Como tal, una sola tarjeta AWG puede generar hasta dos salidas analógicas y cuatro digitales, en paralelo, a toda velocidad.
Como opción, está disponible un firmware de generador de pulsos digitales para convertir las cuatro salidas digitales en salidas de generadores digitales. Todas estas características son muy útiles cuando se interactúa con otros equipos para el control de experimentos o en proyectos OEM.
Totalmente programable
Totalmente programables, las tarjetas se ejecutan bajo sistemas operativos Windows o Linux, utilizando los lenguajes de software más populares y potentes de la actualidad.
Todos los productos se envían junto con los SDK para C++, C#, Python, VB.NET, Julia, Java e IVI. También se proporcionan controladores para productos de software de terceros LabVIEW y MATLAB.
Garantía de cinco años
Adicionalmente, los AWG de la serie Spectrum M5i.63xx están disponibles para entrega inmediata. Todas las tarjetas se envían probadas en fábrica e incluyen una garantía de cinco años, con actualizaciones de software y firmware, de forma gratuita, durante la vida útil del producto.
