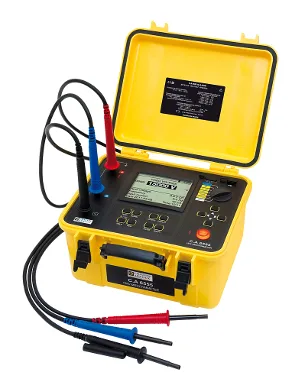

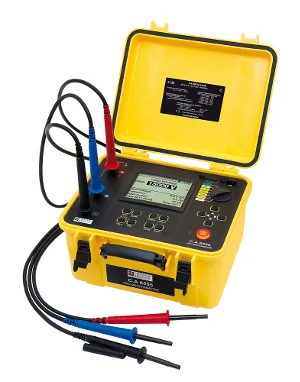

El controlador de aislamiento hasta 15 kV CA 6550 / CA 65555 del fabricante Chauvin Arnoux, que mide 406 x 330 x 174 mm y solo pesa 6 kg, incorpora una carcasa rígida que permite controlar el aislamiento de los equipos durante la instalación o en procesos de fabricación, dentro de un control periódico o de una rehabilitación de una instalación.
Indicado para las compañías eléctricas, fabricantes, instaladores, empresas de mantenimiento, industrias, centros de investigación e infraestructuras es un controlador de aislamiento hasta 15 kV especialmente diseñado para realizar con seguridad el control de aislamiento de las máquinas rotativas alimentadas en 12 kV o más, cumpliendo la norma IEEE43 que sugiere que las pruebas de aislamiento deben realizarse a 5-10 kV.
Funciones y características importantes en el controlador de aislamiento hasta 15 kV
- Amplio rango de medida desde 10 kΩ hasta 25 TΩ.
- Tensiones de prueba, fijas o programables, desde 40 V hasta 15 kV.
- Corriente de carga hasta5 mA máx.
- Gran pantalla LCD retroiluminada con visualización digital, barra analógica y gráfico R(t)+u(t), i(t), i(u).
- Cálculo automático de ratio: DAR / PI / DD / DR (ppm/V).
- Modos de prueba múltiples: rampa y nivel de tensión con modo “quemado”, “early break” y “I-limit”.
- Filtros para optimizar la estabilidad de las medidas.
- Cálculo de R a una temperatura de referencia.
- Memoria para 80.000 medidas y reloj a tiempo real.
- Comunicación optoaislada USB para transferencia a un PC.
- Alimentación mediante batería NiMH recargable con cargador externo.
- Cumple la norma IEC 61557 -1 -2.
- Seguridad eléctrica IEC 61010 1000 V CAT IV.
Software opcional para el controlador de aislamiento hasta 15 kV
El software DataView es la herramienta imprescindible en el controlador de aislamiento hasta 15 kV para poder configurar, iniciar medidas, visualizar datos en tiempo real, recuperar los datos registrados y crear informes de medida estándares o personalizados.
Además, esta herramienta genera automáticamente informes de medida o crea nuevos informes personalizados con muchas funciones adicionales para el confort de su usuario o para realizar análisis más precisos: ampliar los gráficos para analizar ciertas partes visualizadas; la visualización de distintos parámetros guardados; la exportación a Excel de los datos memorizados; la conexión y la integración de objetos (OLE),…
