Scoppy Osciloscopio y analizador de lógica con Raspberry Pi Pico

9307
0

El osciloscopio Scoppy de dos canales tiene el objetivo de proporcionar una solución asequible a los aficionados a la electrónica.

Muchas aplicaciones solo necesitan unas cuantas funciones de un osciloscopio y las tareas de análisis de señales de baja frecuencia se pueden llevar a cabo con un instrumento asequible.

Por esta razón, GitHub presenta Scoppy, un osciloscopio y analizador de lógica que cuenta con el respaldo de una tarjeta Raspberry Pi Pico y un teléfono o una tableta Android 6.0 (o posterior). Sólo se requiere un adaptador/cable USB OTG compatible.

La tarjeta Raspberry Pi Pico mide las señales y las formas de onda se muestran en el terminal Android, sin necesidad de programación. La aplicación (app) y el firmware se pueden descargar gratuitamente.

Este osciloscopio, que se puede instalar en pocos minutos, tiene el objetivo de “facilitar el acceso a un osciloscopio asequible a los aficionados a la electrónica”.

Además, el Scoppy de dos canales permite visualizar señales de baja tensión y baja frecuencia y, como analizador de lógica de ocho canales, tiene un índice de muestreo de 25 MS/s.

Algunas de sus características

En principio, las especificaciones del osciloscopio incluyen un índice de muestreo de 500 kS/s compartidos entre los dos canales, una resolución en tiempo/div de 5 us a 20 s, unos rangos de profundidad de memoria de 2 a 20 kpts en modo run y 100 kpts para las capturas y tensión de entrada de 0 a 3,3 V.

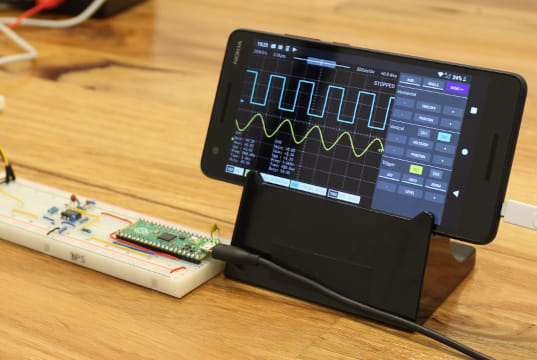

Scoppy Osciloscopio y analizador de lógica con Raspberry Pi Pico

Gracias a la app, el Scoppy presenta muchas características básicas de un osciloscopio, como captura continua (con disparo único), configuraciones de disparo ajustables y gráficos de forma de onda escalable.

Para medidas de tensiones fuera de rango, resulta necesario contar con una circuitería analógica como un divisor de tensión o algo más complejo, en función de los requisitos.

Finalmente, existe más información del osciloscopio en este enlace.
