Tres consideraciones clave para las pruebas de RF y microondas

5285
0

Entrevista a Dean Gooroochurn, ingeniero de aplicaciones de campo para EMEA en la compañía Anritsu, sobre las formas de hacer pruebas de RF y microondas.

1) ¿Qué características son de interés a la hora de probar un dispositivo? ¿Qué hay que medir y qué resultados o límites esperan ver los desarrolladores?

Al probar un dispositivo de RF (radiofrecuencia) o MW (microondas), se miden varias características para garantizar que el dispositivo funcione según lo previsto y cumpla con las especificaciones. Estas características dependen del dispositivo específico y de su aplicación prevista. El dispositivo en cuestión puede ser un transmisor, un componente activo o pasivo, un receptor o muchos otros.

En principio, al realizar las pruebas de RF y microondas, los ingenieros y técnicos están interesados en:

  • Potencia: mida la potencia de salida del dispositivo RF/MW para asegurarse de que cumpla con los niveles de potencia especificados.
  • Frecuencia: Verifique que el dispositivo funcione dentro del rango de frecuencia especificado. Esto incluye verificar la cobertura de frecuencia, el rango de sintonización y cualquier requisito de ancho de banda.
  • Ruido de fase: evalúa la pureza de la señal de dispositivos como osciladores o sintetizadores de frecuencia.
  • Sensibilidad: determine la sensibilidad del dispositivo, fundamental en aplicaciones de receptor, y evalúe su capacidad para detectar señales débiles
  • Distorsión de intermodulación (IMD): evalúa la susceptibilidad del dispositivo a la distorsión de intermodulación, que puede ocurrir cuando múltiples señales interactúan dentro del dispositivo.
  • Figura de ruido: Determina la figura de ruido del dispositivo, que cuantifica la cantidad de ruido que añade a una señal. Son deseables cifras de ruido más bajas, especialmente en aplicaciones de receptores sensibles.
  • Emisiones espurias: compruebe si hay emisiones armónicas o espurias no deseadas fuera del rango de frecuencia previsto y asegúrese de que el dispositivo cumpla con los límites de emisiones reglamentarios.

También podemos examinar los parámetros S (parámetros de dispersión), un conjunto de medidas estandarizadas utilizadas en ingeniería de RF/MW para caracterizar el comportamiento de redes, componentes y dispositivos eléctricos lineales e invariantes en el tiempo.

Los parámetros S se utilizan principalmente en el análisis de redes y describen cómo interactúan las señales eléctricas con un dispositivo o red, lo que los convierte en una herramienta fundamental para diseñar y analizar circuitos de RF y microondas. Estos parámetros son particularmente útiles para modelar y comprender el rendimiento de redes complejas como amplificadores, filtros y líneas de transmisión.

Tres consideraciones clave para las pruebas de RF y microondas

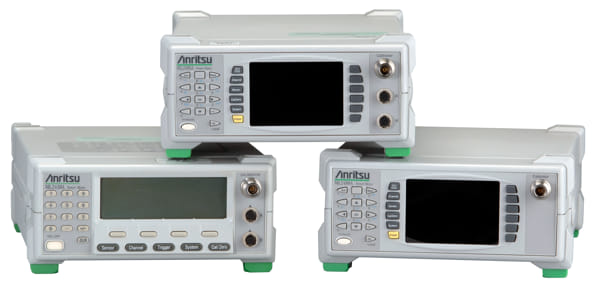

Medidores de potencia ML2438A-ML2488A-ML2496A
