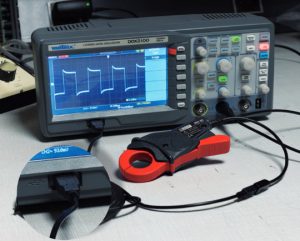

La nueva sonda aislada de corriente MH60 de Chauvin Arnoux ha sido diseñada para ser utilizada de forma sencilla con un osciloscopio. Sólo hay que abrazar el cable y permite medir la corriente, de banda ancha (1 MHz), de hasta 100 A con una doble tecnología efecto Hall/Transformador.
Además, permite ver las intensidades durante la instalación o mantenimiento de equipos eléctricos o electrotécnicos con el fin de controlar, por ejemplo, las señales de comando en electrónica de potencia, la calidad de la señal y de la eficiencia de un convertidor CA/CC o la activación o desactivación de los equipos de un vehículo.
Compacta, con un diámetro para abrazar de 26 mm, la sonda aislada de corriente MH60 permite un uso en muchos sectores de actividad: electrónica de potencia, automóvil, fabricantes de materiales eléctricos…
Su alimentación puede hacerse mediante la toma USB que llevan algunos osciloscopios o mediante un alimentador externo.
El cable solidario de conector µUSB, permite una auto alimentación de la MH60 directamente a partir de la toma USB que incorporan ya muchos osciloscopios o mediante un adaptador estándar de CA. También está equipada con un acumulador interno recargable NiMh, con unas 8 horas de autonomía.
Para simplificar su uso, la sonda MH60 dispone de un sistema automático “Cero CC” que permite compensar las desviaciones magnéticas y electrónicas.
También incorpora un magnetómetro integrado para librarse de la posición de la pinza en presencia de campo terrestre y demás campos constantes, y un filtro paso bajo conmutable.
Aplicaciones directas de la sonda aislada de corriente
Durante la instalación o el mantenimiento de equipos eléctricos o electrotécnicos, la MH60 permite ver las intensidades para controlar por ejemplo:
- las señales de comando en electrónica de potencia (MLI).
- la calidad de la señal y de la eficiencia (rendimiento) de un convertidor CC/CA.
- la activación/desactivación de los equipos de un vehículo.
